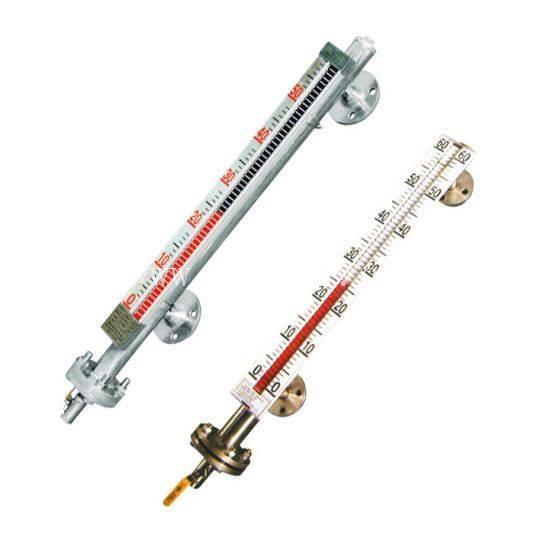

维思克UHZ-58/CUHZ磁翻板液位计结构特点 磁翻板液位计的主要原理：结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。
顺河区、禹王台、金明区、杞 县、通许县、尉氏县、开封县、兰考县、洛阳市、西工区、老城区、瀍河区、涧西区、吉利区、洛龙区、偃师市、孟津县、新安县、栾川县、嵩县、汝阳县、宜阳县、洛宁县、伊川县、平顶山市、新华区、卫东区、湛河区、石龙区、舞钢市、汝州市、宝丰县、叶 县、鲁山县、郏 县、焦作市、山阳区、解放区、中站区、马村区、沁阳市、孟州市、修武县、博爱县、武陟县、温 县、鹤壁市、淇滨区、山城区、鹤山区、浚 县、淇 县、新乡市、卫滨区、红旗区、凤泉区、牧野区、卫辉市
工作原理
磁性翻板（翻柱）液位计是采用国外先进技术，利用磁感应原理，按行业标准HG/T21584-95 HG2742-95研制而成的新型的物位仪表，广泛应用于石油、化工、制药、食品等行业的各种塔、罐、槽、球形容器锅粮设备内介质的液位、界位指示。磁浮子随液位变化线性传递给翻板（翻柱）。 用途、结构原理
维思克UHZ-58/CUHZ磁翻板液位计结构特点
HG/T21590-95系列玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。 HG型玻璃板液位计是按原化工部HG/T21590-95标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。
一般情况下，磁翻板液位计在出厂时会在主体管道顶部上面有一个阀叫放空阀，负责气相放空，有时候也用一个堵头（螺纹的）代替，也可以拧开或者拧紧。主体管道下面是排污阀，这个排污阀主要是方便维修或者检修、清洗的。这个排污阀是标配。是磁翻板液位计在使用过程中日常维修中所必备的配件，如果不安装，那么遇到故障和问题时，检修将十分困难。但是上面的放空阀却不是标配，原因在于： 这个要根据介质和客户意向来定的。一般现场当磁翻板液位计主体管道里面的脏东西多了，卡住浮子了影响测量了，这个时候检修。需要将与罐体法兰之间的阀门关闭，打开液位计下端的排污阀进行排放，这个时候如果放不干净，应该是憋气了，就需要用到顶部的放空阀，拧开放空阀，通气压力就可以放干净了；如果再放不干净，那么这个时候可以完全打开放空阀或者拿掉堵头，从顶部灌水或灌油，冲掉脏东西，有时候需要通蒸汽吹扫堵塞物，以便于排放干净。当测量介质易燃易爆的时候，需要密闭排放，放空阀和排污阀都是更加是标配了。所以配置放空阀需要额外说明，且一般报价下是没有放空阀的。
适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要
改变角度。
●测量范围大，不受贮槽高度的限制。
●指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
●结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
维思克UHZ-58/CUHZ磁翻板液位计结构特点
根据以上说明，在测量水以及其他简单液体的时候，也就是说现场不会存在介质里有脏东西多不会卡浮子或者不需要排放彻底，就不需要用到放空阀，如果测量过程中不会产生真空，也不需要放空阀，只需要标配的排污阀。
