合肥UHZ-58/F高压磁翻板液位计使用环境要求 工作原理
磁性翻板（翻柱）液位计是采用国外先进技术，利用磁感应原理，按行业标准HG/T21584-95 HG2742-95研制而成的新型的物位仪表，广泛应用于石油、化工、制药、食品等行业的各种塔、罐、槽、球形容器锅粮设备内介质的液位、界位指示。磁浮子随液位变化线性传递给翻板（翻柱）。 用途、结构原理
特点：
1、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全 双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。
4、耐振动性能好，能适应液位波动大的情况下工作 结构简单，安装方便，维护费用低。
5、带精美的磁钢校正器，现场随意校调技术参数。
测量范围：
150～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。 工作压力：0.6；1.0；2.5；4.0；6.4；10Mpa
工作温度：
F ：120℃；G：200℃；H：450℃
度:±10mm 合肥UHZ-58/F高压磁翻板液位计使用环境要求
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度： ≤0.08m/s
介质粘度： ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计 。
过程连接：旁路侧面安装法兰:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。

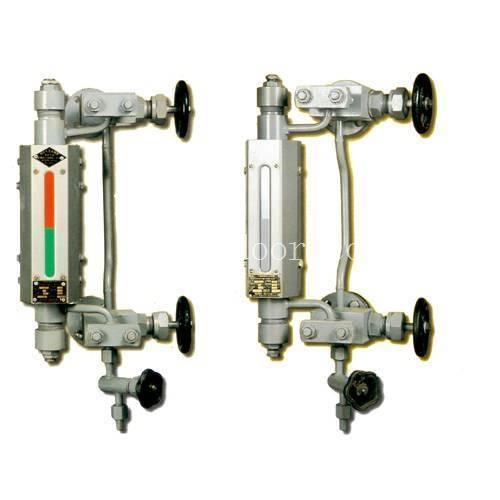

HG/T21590-95系列玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。 HG型玻璃板液位计是按原化工部HG/T21590-95标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。 解放区、中站区、马村区、沁阳市、孟州市、修武县、博爱县、武陟县、温 县、鹤壁市、淇滨区、山城区、鹤山区、浚 县、淇 县、新乡市、卫滨区、红旗区、凤泉区、牧野区、卫辉市、辉县市、新乡县、获嘉县、原阳县、延津县、封丘县、长垣县、安阳市、北关区、文峰区、殷都区、龙安区、林州市、安阳县、汤阴县、滑 县、内黄县、濮阳市、华龙区、清丰县、南乐县、范 县、台前县、濮阳县、许昌市、魏都区、禹州市、长葛市、许昌县、鄢陵县、襄城县、漯河市、源汇区、郾城区、召陵区、舞阳县、临颍县、三门峡市、湖滨区、义马市、灵宝市、渑池县、陕 县、卢氏县、南阳市、卧龙区、宛城区、邓州市、南召县、方城县

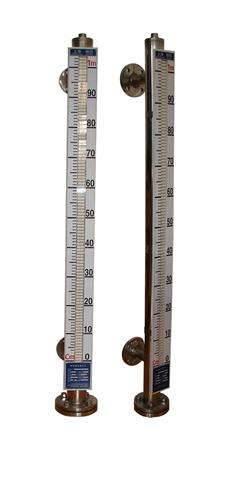

磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高
磁翻板液位计 合肥UHZ-58/F高压磁翻板液位计使用环境要求
磁翻板液位计
密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有的可靠性和抗腐蚀性。
