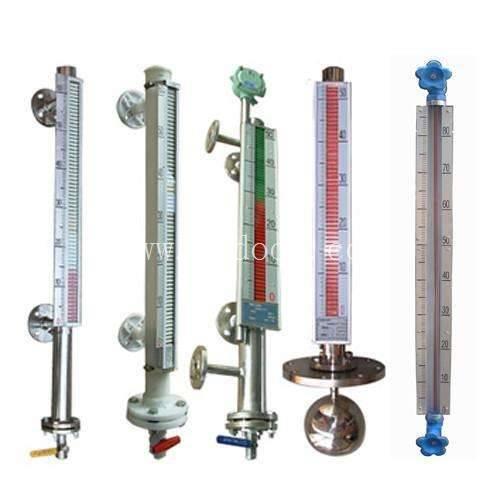

生产的磁翻板液位计应用液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180度，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。  UHZ-58/CG/A56 UHZ-58/CG/A57磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。 磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制
UHZ-58/CG/A58 UHZ-58/CG/A59 UHZ-58/CG/A60 UHZ-58/CG/A61 UHZ-58/CG/A62
UHZ-58/CG/A63 UHZ-58/CG/A64 UHZ-58/CG/A65 UHZ-58/CG/A66 UHZ-58/CG/A67
UHZ-58/CG/A68 UHZ-58/CG/A69 UHZ-58/CG/A70 UHZ-58/CG/A71 UHZ-58/CG/A72

A.基 本 型
测量范围：300～15000mm                            测量精度：±5.0mm，±10mm
工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃)   特殊型可达450℃
工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁)         防腐型≤0．6MPa
介质粘度 ：≤1st(10-4m2/s)                         介质密度：≥450kg/m3
介质密度差：≥ 150kg/m3                           排污接口：ZG1/2'（内）
环境振动：频率≤25Hz，振幅≤0．5mm                跟随速度：≤0.08m/s
接液材质：不锈钢（1Cr18Ni9Ti，316，316L）  广安区液位计面板厂家UHZ-58/CG-C/4诚信厂家
不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS
连接过程 ：侧 装 式 HG20592-97 DN25   PN4.0（或用户指定）
           顶 装 式 HG20592-97 DN100 PN1.6（或用户指定）
           夹套法兰 HG20592-97 DN15   PN1.6（或用户指定）

B. 远传装置
广安区、华蓥市、岳池县、武胜县、邻水县、达州、通川区、万源市、达县、宣汉县、开江县、大竹县、渠县、巴中、巴州区、平昌县、通江县、南江县、雅安、雨城区、名山县、荥经县、汉源县、天全县、芦山县、宝兴县、石棉县、眉山市、东坡区、仁寿县、彭山县、洪雅县、丹棱县、青神县、资阳、雁江区、简阳市、安岳县、乐至县、汶川县、理县、茂县、松潘、九寨沟、金川县、小金县、黑水县、马尔康县、壤塘县、阿坝县、若尔康县
输出信号：4～20mA                               负载阻抗：350Ω（24VDC时）
供电电源：18～30VDC（额定24VDC）               环境温度：-40～80℃
相对湿度：≤90%RH                               功    耗：0.5W
本 安 型：ibIICT4                               隔 爆 型：dIIBT4
C. 控制报警开关
输出型式：常开常闭开关信号                      报警精度：+10mm
环境温度：-40～80℃                             工作寿命：≥105次
出线接口：M20?1.5或内螺纹3/4″
顶装磁翻板液位计_顶装磁翻柱液位计厂家_底装磁性浮子液位计工作原理
     容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
    1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计
2、 适用于粘度较大的液体介质
3、 显示器的观察方向可任意改变  广安区液位计面板厂家UHZ-58/CG-C/4诚信厂家
4、 其他特点和UFZ特点相同
顶装式磁翻板液位计选用须知:
1、 防腐型公称压力≤1.0MPa。
2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。
3、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。
