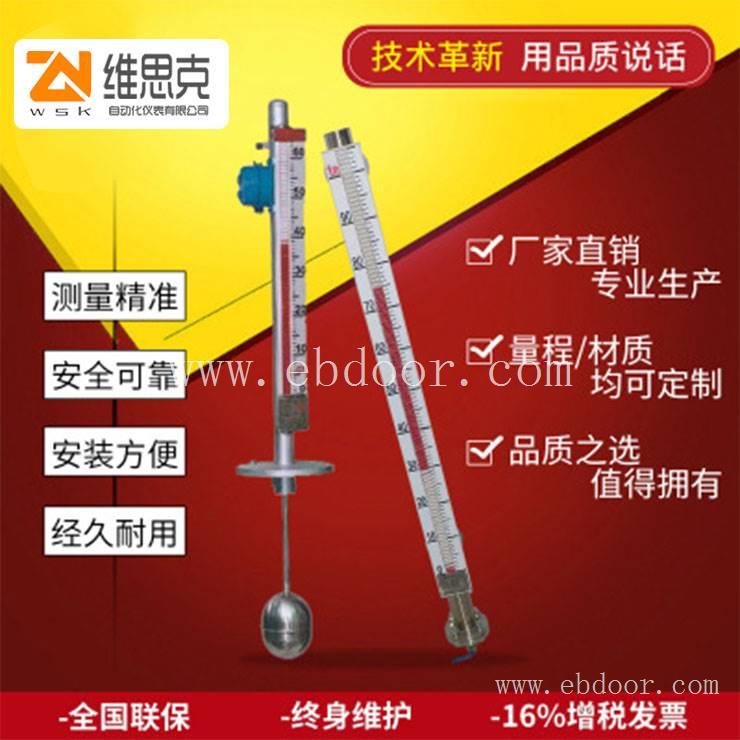

远传磁翻板液位计工作原理UHWZ-601磁耦合传递

　　基本型

　　测量范围：H=500 800 1100 0 2500 3000 4000 5000 6000 (0~6000mm内由用户任意选择) 指示精度：526，528型±5mm 524型±10mm 介质密度：≥0 45g/cm3 介质粘度：<1ST(10-4m2/s)

　　连接法兰：(1)PN2 5，4 0MPa时，法兰为JB/T82 2-94，DN25 PN4 0可动凸面法兰 (2)PN6 3，10 0，16 0MPa时法兰为JB/T82 2-94，DN25固定法兰。

　　(3)PVC材质法兰JB/T82 1-94，PN1 0MPa，DN32。其它法兰标准(如HGJ，GB，ANSI等标准)请设计部门和用户注明。 液位报警器

　　输出形式：三常开 三常闭开关信号 工作寿命：>105次

　　供电电源：24VDC 220VAC 触点容量：220VAC 2A 报警精度：±5mm 环境温度：-40~±60℃

　　出线口接头：内螺纹M20×1 5

　　防爆标志：隔爆型dⅡBT4 合格证号：GYB95141 本安型ibⅡBT4 合格证号：GYB95142

　　本安型敷设电缆的电感、电容量不超过4 2mH、0 13υF 本安型配用安全栅LB878S或LB978S 液位远传装置

　　远传量程：0~6000mm(任意选用) 精度：±10mm 回差：±10mm

　　输出信号：4~20mADC 额定负载电阻：250η 供电电源：24VDC

　　环境温度：-40~+60℃出线口接头：内螺纹M20×1 5防爆标志：隔爆型dⅡBT4 合格证号：GYB95139

　　测量范围：

　　150～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。 工作压力：0.6；1.0；2.5；4.0；6.4；10Mpa

　　工作温度：

　　F ：120℃；G：200℃；H：450℃

　　精确度:±10mm

　　介质密度: 0.5～2.0g/cm3

　　介质密度差: ≥150kg/m3(测量界位)

　　环境振动：频率≤25Hz 振幅≤0.5mm

　　跟随速度： ≤0.08m/s

　　介质粘度： ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计 。

　　过程连接：旁路侧面安装法兰:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。

　　开关选项：可选择普通型、防爆型

　　变送器选项：可选干簧管液位变送器、可选磁致伸缩液位变送器、可选全智能带表显示液位变送器

　　远传磁翻板液位计工作原理UHWZ-601磁耦合传递
