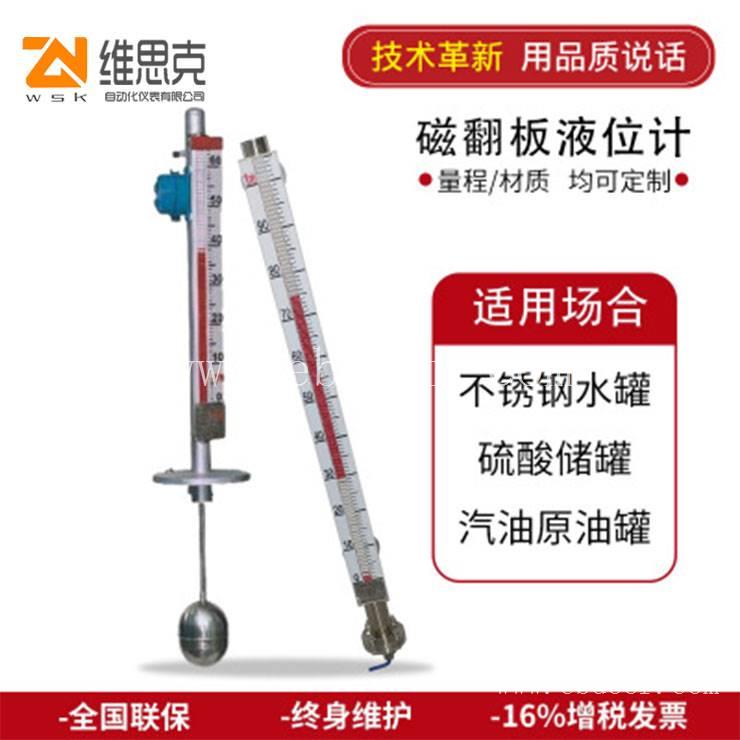

高压型磁翻板液位计UHZ-517PT32通过浮子上下移动

　　磁翻板液位计主要技术指标:

　　1、量程范围（mm）：测量范围：300~18000mm

　　2、介质密度（g/cm3）：0.5～2

　　3、介质粘度： ≤0.02Pa.S

　　4、工作温度℃：-40～350

　　5、工作压力：≤2.5MPa（普通型）

　　≤10.0MPa（高压型）

　　≤32.0MPa（超高压型）

　　≤2.5MPa（防腐型）

　　6、测量精度（mm）：≤±10

　　7、安装方式：侧装磁翻板液位计、顶装式、底装式

　　8、防护等级：IP65

　　9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

　　10、传输方式：4～20mA 或 开关量

　　11、接口法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。

　　产品概述：

　　防腐型磁翻板液位计采用连通器原理，通过气相和液相链接法兰与容器相连接。根据浮力和磁耦合原理，测量筒（即连通器）内磁性浮子随被测液面的升高（降低）驱动测量筒外部显示器上的双色磁翻板翻转。当液面上升时，磁性浮子驱动翻柱旋转180°，显示红色或绿色；当液面下降时，磁性浮子驱动翻柱反向旋转180°，显示白色。红色带（或绿色带）的高度就是被测液面的高度，实现了测量和显示被测液（界）面位置的目的。

　　每个磁翻板为双色轴向对称结构，两个磁翻板间的间距为10mm，分别以白色和红色（绿色）来指示气相部分和液相部分，红色（或绿色）与白色交接处就是液相和气相的分界处。该液位计既能测量液面，也能测量两种不同密度介质的界面。
