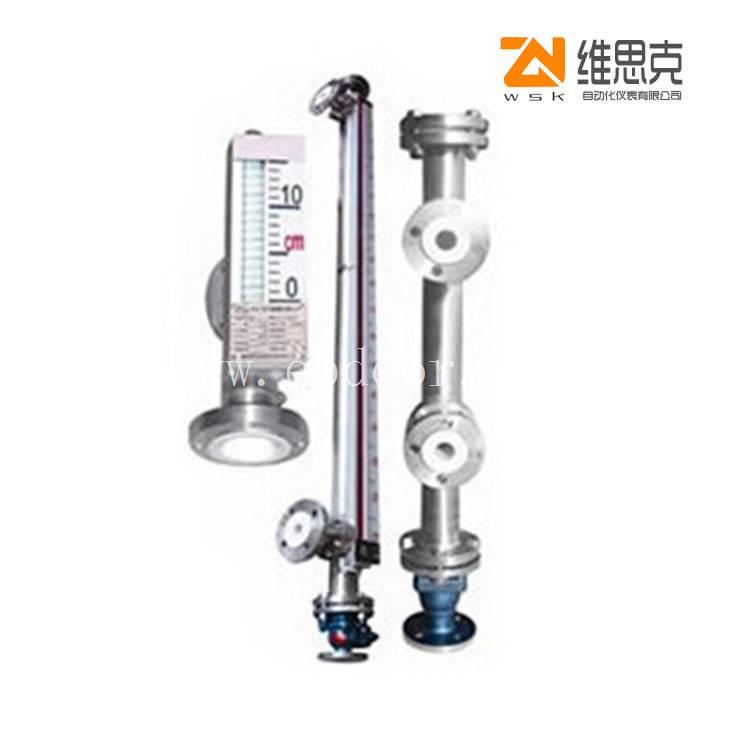

高压耐腐蚀磁翻板液位计UHZ-512丙酮法兰DN20

　　1、基本型

　　根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。

　　2、电远传

　　在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。

　　3、上下限开关输出

　　在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动开关动作时，实现报警或限位控制。

　　润滑油液位计主要结构：

　　（普通型），它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接，连接时中间加阀门，安装在一侧。它适用于在不需要保温或冷却，且介质对奥氏体不锈钢不腐蚀的场合。

　　⑵（保温型），它的结构在（1）型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需要的温度。

　　⑶（侧顶型），它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成，显示位置为侧面顶部，适于高温、高粘稠介质或侧开孔容器。

　　⑷（顶装型），它是有面板框、顶装本体组件、导向管、浮球等部件组成，显示位置为顶部，适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。

　　⑸（抽真空型），它的结构在⑴型的基础上增设真空管，使液位计本体与外界隔离，适用于保温、加热、隔热、降温等场合。

　　⑹（衬四氟型），它的结构是在⑴型的基础上内衬聚四氟乙烯，适用于常温、常压耐腐蚀性场合。

　　技术参数

　　测量范围：300~12500mm 精确度：指示±10mm

　　测量原理：浮力原理、磁耦合传感技术 远传磁翻板液位计 测量介质：各种液体及腐蚀、易燃易爆液体介质 输出形式：现场显示、报警、变送器输出 工作压力：≤6 3Mpa 介质温度：≤450℃ 介质密度：≥0 45g/cm3 介质粘度：≤0 15pa·s

　　防爆等级：Exd Ⅱ BT6 ExiacT6 防护等级：IP66

　　材质：各种牌号不锈钢、PVC等 连接方式：法兰DN20、DN25（松套） 安装方式：侧装
