加药装置箱体桶体液位计UHZ-10COON静磁力耦合

　　液位计主要技术指标:

　　1、量程范围（mm）：测量范围：300~18000mm

　　2、介质密度（g/cm3）：0.5～2

　　3、介质粘度： ≤0.02Pa.S

　　4、工作温度℃：-40～350

　　5、工作压力：≤2.5MPa（普通型）

　　≤10.0MPa（高压型）

　　≤32.0MPa（超高压型）

　　≤2.5MPa（防腐型）

　　6、测量精度（mm）：≤±10

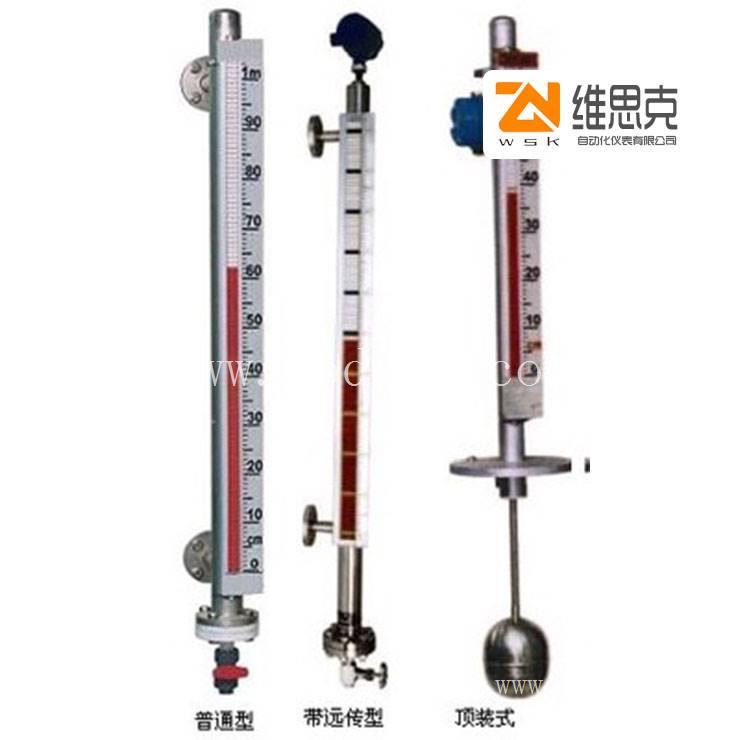

　　7、安装方式：侧装磁翻板液位计、顶装式、底装式

　　8、防护等级：IP65

　　9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

　　10、传输方式：4～20mA 或 开关量

　　11、接口法兰：根据国家化工部、机械部及美制标准，可以结合用户的需要特殊定制。

　　注：当润滑油液位计安装受环境影响，空间位置L1<300订货时应明显提出。

　　◆主要技术参数

　　●测量范围：300～5000㎜（超过5000mm时可特殊订制） ●显示精度：±10mm；

　　●工作压力：不锈钢内衬PTFE：≤ 2 5MPa； 不锈钢内衬PP：≤ １ ０Mpa

　　(我公司高压力可做25Mpa, 详见高温高压型仪表) ●介质温度：不锈钢内衬PTFE：-20~200℃； 不锈钢内衬PP：-20~90℃ ●介质密度：≥ 0 5g/cm3；

　　●介质密度差：≥ 0 15g/cm3（测量界位）

　　主要原理

　　TOP-UHZ系列磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。 配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。

　　加药装置箱体桶体液位计UHZ-10COON静磁力耦合
