　　结构特点

　　磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

　　磁翻板液位计的结构特点

　　1、磁翻板液位计结构

　　液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。

　　2、上下限开关输出

　　利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。

　　3、液位计电远传

　　在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

　　磁浮子·板液位计

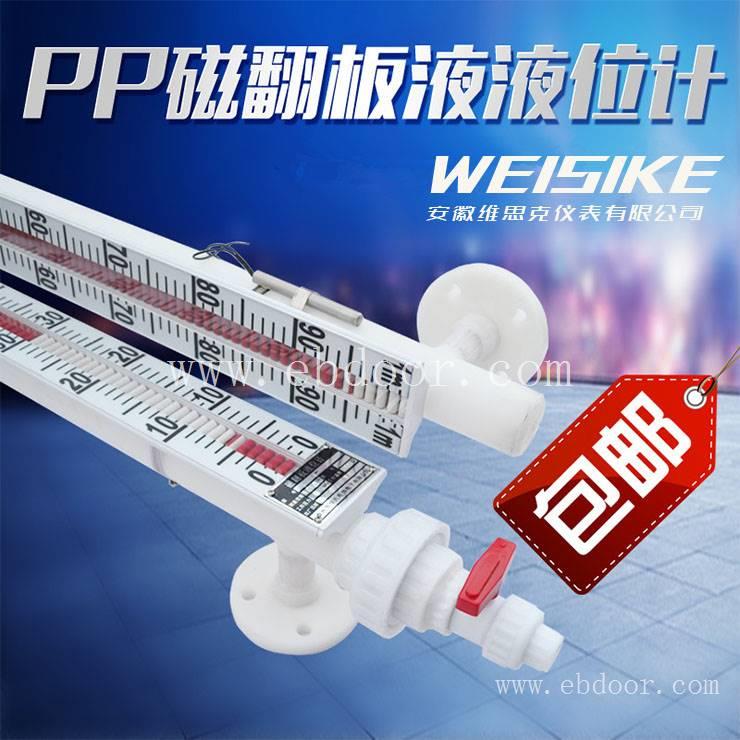

　　如图所示，ARSUHZ-1型磁浮子·板液位计是以浮子内磁钢驱动双色薄

　　片的·转来指示液位的一种新型仪表。

　　主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示 器内的双色薄片·转，有液体时转示红色、无液位时转示白色。红

　　色和白色色带间的界线即代表液位高度。在指示器侧面配有醒目的

　　刻度标尺，从而使液位的指示显得更加清晰。

　　如右图所示，ARSUHZ-3/B型电远传磁浮子液位计主要由主体、磁浮子、传感器、变送器和·板指示器五部分组成。

　　其工作 理是以主体内的磁浮子随液位的升降而同时吸合传感器内相应位置上的干簧管，从而使传感器内的总电阻（或电压）发生相应的变化，然后通过变送器将电阻（或电压）的变化转变成4-20mA DC的标准电流输出，再由我厂专门配套生产的XMT系列数显液位控制仪显示液位和设定

　　上、下限报警，实现液位的位式控制或调节。此外亦可与我厂生产的XMT型光柱数显仪配套，显示更为直观。或者与其它可以接受4-20mA DC信号输入的任何显示仪或调节器相配套，实现对液位的远距离显示、位式控制、断续或连

　　续的PID调节。

　　磁翻板液位计的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成，该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计的主导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动III型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。

　　特 点

　　●适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。 ●指示新颖，读数直观、醒目。可根据用户方便改变观察角度。 ●测量范围大，不受储罐高度限制。

　　●指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。 ●耐高温，可采用不褪色陶瓷翻柱。 ●结构简单，安装方便，维护费低。
