　　公司生产的带报警磁翻板液位计的控制与报警是通过干簧管或水银触点开关，根据液位的给定值动作，从而达到液位报警、控制和事故连锁的目的。

　　带报警磁翻板液位计的技术参数

　　基本型

　　测量范围：300～15000mm 测量精度：±10mm

　　工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 特殊型可达450℃

　　工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁) 防腐型≤0．6MPa

　　介质粘度 ：≤1st(10-4m2/s) 介质密度：≥450kg/m3

　　介质密度差：≥ 150kg/m3 排污接口：ZG1/2'（内）

　　环境振动：频率≤25Hz，振幅≤0．5mm 跟随速度：≤0.08m/s

　　接液材质：不锈钢（1Cr18Ni9Ti，316，316L）

　　不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）

　　PVC塑料(聚氯乙烯)，PP-R，ABS

　　连接过程 ：侧 装 式 HG20592-97 DN25 PN4.0（或用户指定）

　　顶 装 式 HG20592-97 DN100 PN1.6（或用户指定）

　　夹套法兰 HG20592-97 DN15 PN1.6（或用户指定）

　　控制报警开关

　　输出型式：常开常闭开关信号 报警精度：+10mm

　　环境温度：-40～80℃ 工作寿命：≥105次

　　出线接口：M20*1.5或内螺纹3/4″

　　带报警磁翻板液位计的特点

　　顶装远传磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。并配远传变送器、报警（控制）开关，将现场数据传送至二次显示表或DCS系统。

　　带报警开关磁翻板液位计_高低位上下限报警磁翻板液位计_限位开关报警

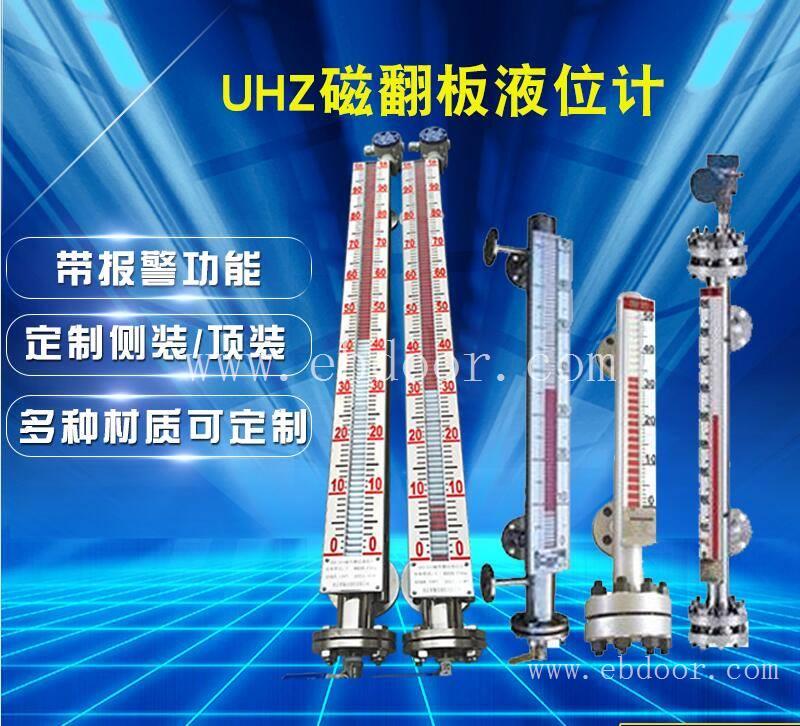

　　公司生产的带报警磁翻板液位计是基本型（分为侧装式和顶装式两种）与4-20mA远传变送器两部分的组合即可实现液位报警及控制功能。SCUHZ型高低位上下限报警磁翻板液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。

　　而上图中右侧显示的是 配对报警开关，开关量输出，一般连接继电器控制阀门开和闭的；

　　上图中左边的是基本型捆绑4-20mA远传变送器（特殊定制可以携带HART协议功能），这种远传一般是接数字显示报警仪，可以远传显示到控制室内显示液位（数字显示报警仪可以安装在室内，与液位计上的远传变送器通过屏蔽线缆连接）且有的时候可以通过数显表连接自动电动电磁阀控制阀门开和关，也可以选择4-20mA输入开关量输出的数字显示仪表连接继电器控制泵阀全开或全闭；如果有的客户把数字显示报警仪放到现场，可能听不到本来就很小声的报警，这个时候需要配套旋转式声光报警器频闪警示灯。
