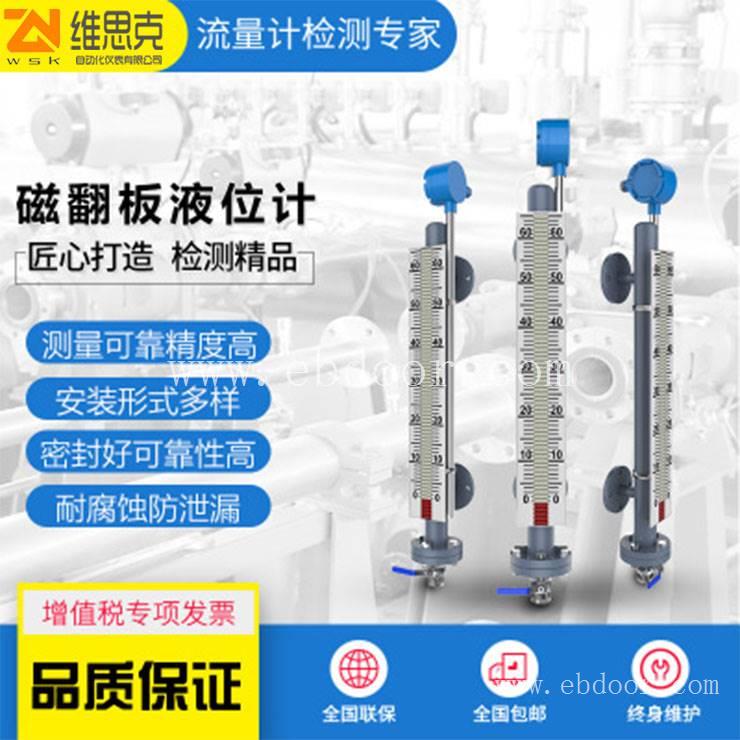

磁性浮子翻板液位计UHWZ-601适合于各种地下储罐

　　磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有的可靠性和抗腐蚀性。

　　主要技术参数

　　●测量范围：300～5000㎜（超过5000mm时可特殊订制） ●显示精度：±10mm；

　　●工作压力：不锈钢内衬PTFE：≤ 2 5MPa； 不锈钢内衬PP：≤ １ ０Mpa

　　(我公司高压力可做25Mpa, 详见高温高压型仪表) ●介质温度：不锈钢内衬PTFE：-20~200℃； 不锈钢内衬PP：-20~90℃ ●介质密度：≥ 0 5g/cm3；

　　●介质密度差：≥ 0 15g/cm3（测量界位）

　　主要原理

　　TOP-UHZ系列磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。 配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。
