　　磁翻板液位计的特点

　　适合于压力容器的液位与界位测量，可集现场指示和控制报警于一身。

　　指示新颖，读数直观、醒目。可根据用户方便改变观察角度。

　　测量范围大，不受储罐高度限制。

　　指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

　　耐高温，可采用不褪色陶瓷翻柱。

　　结构简单，安装方便，维护费低。

　　液氨磁翻板液位计，可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。液氨罐磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP 等材料及进口元件，具有的可靠性和抗腐蚀性能。

　　基本原理

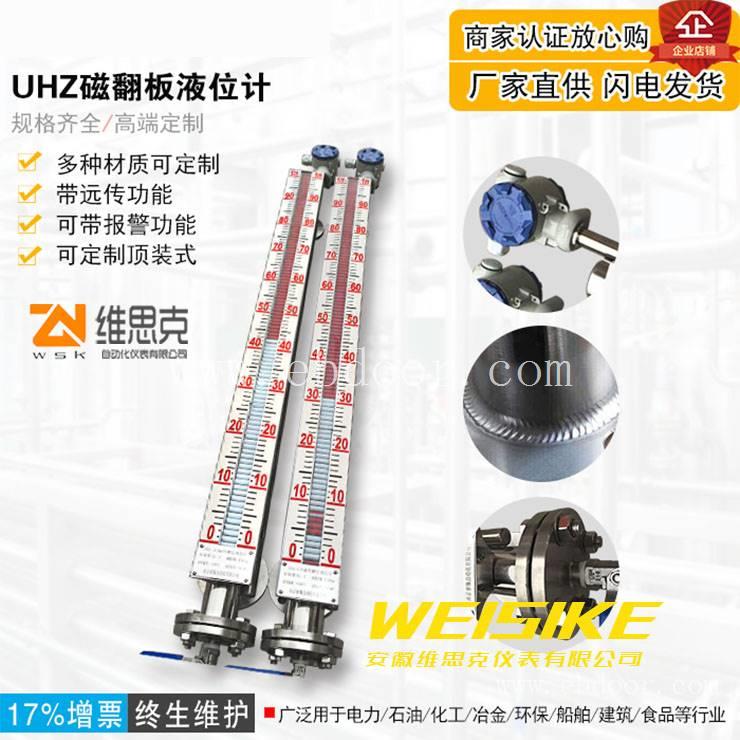

　　UHZ-SS翻板式就地显示磁性浮子液位计是UHZ系列液位计中最常用、最基本的型式。它主要由主管、磁性浮子与翻板液位指示器等组成，见图1。主管通过法兰与储罐连接，翻板指示器用抱箍捆绑在主管外上。磁性浮球装在主管内，随液位上下升降，磁感应使管子外边指示器内翻板片跟随翻转。翻板片正面为白色，反面红色，储罐中无液体时翻板片显示为白色，当液位上升，翻板片受管子内部上升的磁性浮球吸引翻转180度变为红色。反之，液位下降，浮球下落，磁性感应使色片反过来转动180度后复位成白色，所以正常工作状态下，翻板液位指示面板上显示有液体部分为红色，无液体部分为白色。红白色界限分明，一目了然。翻板指示器与液体完全隔离，拆装方便，安全可靠。整个液位计无任何易碎件，坚固耐用。且整个液体高度指示过程为磁感应运动后双色显示高度变化，无需通电，安全可靠，可长期使用而无需维护！

　　2．为防止运输途中丢失磁性浮球，，浮球出厂已安装在液位计管子内部，次安装步

　　骤如下，打开液位计底部的浮球安装入口，按照浮球上的箭头方向 ( 箭头朝上)将浮子装入液位计，上紧螺丝。后期维护时还可以根据浮球重的一头即有磁性吸力的一头朝上塞入安装。

　　3． 在液位计与贮槽之间一般均应安装球阀或截止阀,以便检修与更换液位计。4．安装液位计需要把液位计拿在手里稍微倾斜抖动一下，使管子里面的磁性浮

　　子慢慢往复运动一次，把面板颜色全部翻转成白色再安装，这样在调试的时候，液位进去后会慢慢上升翻转成红色，也可以用附带的调整棒复位指示器颜色。

　　5． 翻板指示器松绑后可在270°范围内任意旋转，调节安装角度后固定。以方便监

　　测人员观察！
