YWZ-200干簧管浮球液位变送器30*1.5螺纹安装要求 1.磁性限位开关：

　　常开型：高于报警点闭合；

　　常闭型：高于报警点断开；

　　开关容量：250VAC1A(阻性)；250VAC 0.3A(感性)；

　　开关寿命：1×105次；

　　2.液位变送器：

　　输出电流：4～20mA(二线制)；

　　分辨率：±1cm；

　　负载电阻：500Ω（24VDC供电时）

　　传送距离：>3000m

　　工作电源：12～36VDC

　　3.智能液位变送器：

　　输出类型:RS485信号输出和一路4～20mADC任意连接

　　分辨率：0.1%F.S

　　负载电阻：0～36VDC

　　UHZ-58/CFPP71 UHZ-58/CFPP72 UHZ-58/CFPP73 UHZ-

　　58/CFPP74 UHZ-58/CFPP75 UHZ-58/CFPP76 UHZ-58/CFPP77

　　UHZ-58/CFPP78 UHZ-58/CFPP79 UHZ-58/CFPP80 UHZ-

　　58/CFPP81 UHZ-58/CFPP82

　　UHZ-58/CFPP83 UHZ-58/CFPP84 UHZ-58/CFPP85 UHZ-

　　58/CFPP86 UHZ-58/CFPP87 UHZ-58/CFPP88 UHZ-58/CFPP89

　　UHZ-58/CFPP90 UHZ-58/CFPP91 UHZ-58/CFPP92 UHZ-

　　58/CFPP93 UHZ-58/CFPP94 UHZ-58/CFPP95 UHZ-58/CFPP97

　　UHZ-58/CFPP98 UHZ-58/CFPP99 UHZ-517 SP-UHZ

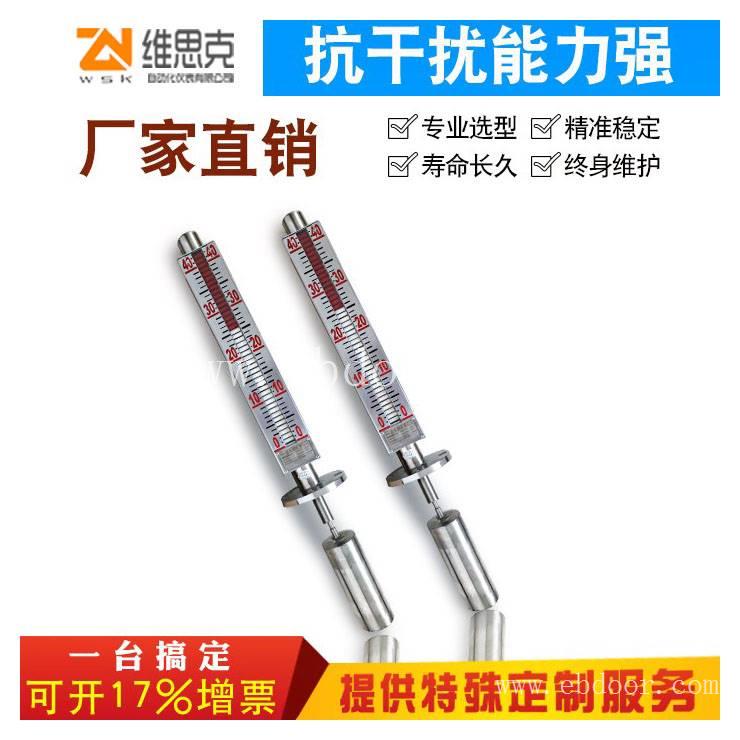

　　磁翻板液位计结构基于旁通管原理，主导管内的液位和容器设备内的液位高度一致，根据阿基米德定理，磁性浮子在液体中产生的浮力和重力平衡，浮子浮在液面上，当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合驱动指示器内的红白翻柱翻转180°。当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

　　UQC系列磁性浮球液位计，是按磁性液位计HG/T21584－95标准研制生产的产品。可适用于各种开口或密闭容器内的液位测量，特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器完全隔离
