安徽RT-UHZ-68（侧装式）磁翻板液位计维修费用低 1、将本液压计法兰与容器法兰夹上密封垫连接好，拧紧螺栓。

　　2、传感器 排污法兰打开、放进浮子；注意：浮子磁钢一端向上，不可倒置。

　　3、在传感器排污法兰下，安装一个DN15阀门，并与原液位计排污管路连通。

　　4、连通电源，输入AC36V电源（或直径插入AC220V电源），将液位计调至便于观察的方位。

　　5、先打开上阀，然后缓慢打开下阀，尤其是用在压力较高的场合，并缓慢地注入压力，使介质慢慢流入传感器，以防浮子突然受压损坏，观察液位显示，由红变绿逐个转换。

　　6、排污、上水、观察水位显示高低、报警是否正常，若无异常现象，即可投入使用。

　　UHZ-58/CFPP26 UHZ-58/CFPP27 UHZ-58/CFPP28 UHZ-58/CFPP29 UHZ-58/CFPP30 UHZ-58/CFPP31 UHZ-58/CFPP32 UHZ-58/CFPP33 UHZ-58/CFPP34 UHZ-58/CFPP35 UHZ-58/CFPP36 UHZ-58/CFPP37 UHZ-58/CFPP38 UHZ-58/CFPP39

　　UHZ-58/CFPP40 UHZ-58/CFPP41 UHZ-58/CFPP42 UHZ-58/CFPP43 UHZ-58/CFPP44 UHZ-58/CFPP45 UHZ-58/CFPP46 UHZ-58/CFPP47 UHZ-58/CFPP48 UHZ-58/CFPP49 UHZ-58/CFPP50 UHZ-58/CFPP51 UHZ-58/CFPP52 UHZ-58/CFPP53

　　UHZ-58/CFPP54 UHZ-58/CFPP55 UHZ-58/CFPP56 UHZ-58/CFPP57 UHZ-58/CFPP58 UHZ-58/CFPP59 UHZ-58/CFPP60 UHZ-58/CFPP61 UHZ-58/CFPP62 UHZ-58/CFPP63

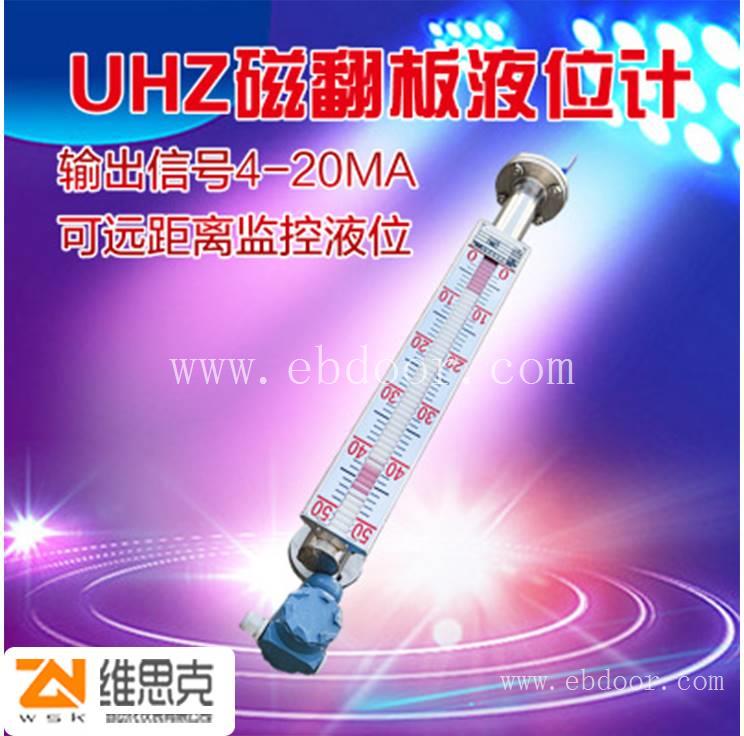

　　UQC-C10磁翻板液位计结构和原理

　　液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180?，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
