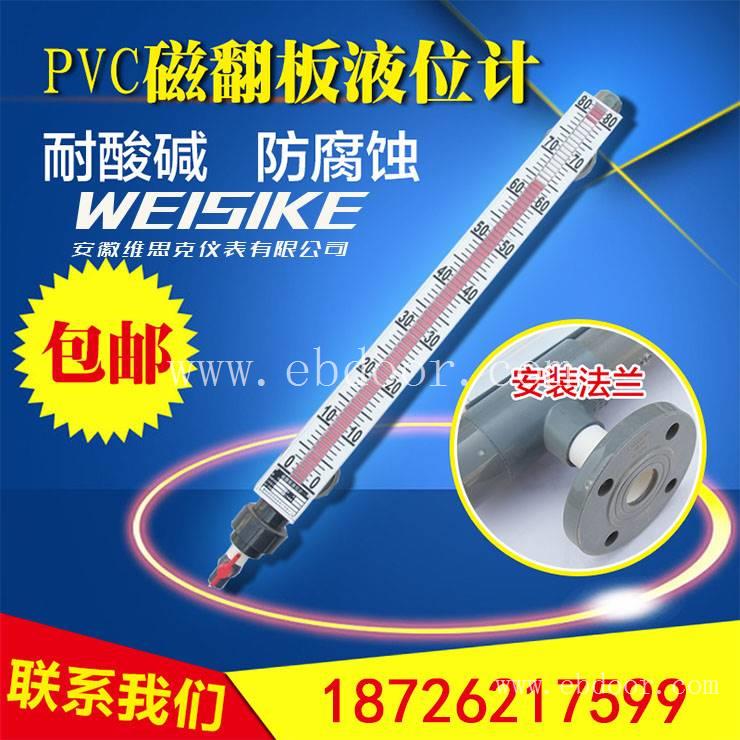

国标标准UHZ-58/CFPP11高温高压型 磁翻板液位计技术参数

　　组成

　　ZP-UHZ系列磁浮子液位计包括：ZP-UHZ一1型磁浮子翻板液位计，ZP-UHZ--3型电远传液位计，ZP-UHZ一1／3D型插人浮球液位计，ZP-UHZ一1／3W型保温式液位计，ZP-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。

　　ZP-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。 三、安装

　　(见ZP-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。

　　距液位计80mm范围内无吸磁材料。 主体安装必须垂直，误差<3度。

　　测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。

　　液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。

　　对于使用在带温介质上的液位计，严禁用保温材料包裹使用。

　　工作原理

　　ZP-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度

　　1 2基本参数

　　精 度 ±10mm

　　测量范围 Lo：200—15000mm(按订货要求供货) 介质温度 ≤80℃，也可制作成≤350℃(按订货要求供货) 介质比重 ≥0 4(按订货要求供货) 介质粘度 ≤0．15Pa·S 1 3、安装

　　检查指示器零位片与连接法兰中心线是否成一直线，如有松动，调好后拧紧夹箍螺钉。(用户也可按需自行调节)

　　将液位计与容器接口法兰面间加密封垫将对接螺钉均匀拧紧。

　　用校正器将翻板指示器内翻板慢慢从下至上，再从上至下翻转数遍，最后都翻数成黑色的一面。(不能用磁浮子在翻板指示上翻转翻板片)

　　轻轻放人磁浮子，注意箭头向上(重端向上)，切莫放反。装上密封垫及法兰盖，螺钉均匀拧紧。 仔细检查各连接部分。完好无误，方可投入使用。 (二)ZP-UHZ-3与ZP-UHZ-3／B电远传液位计(图二)

　　ZP-UHZ—3型型电远传液位计是在ZP-UHZ一1型液位计的主体外侧加装传感器和变送器组成，主体内磁浮子被测介质液位的升降而吸合传感器内相应位置的干簧管、使传感器的总电阻(或电压)发生相应变化，由变送器将电阻（或电：压)信号的变化转换成4—20mA·DC的标准电；流信号输出，可构

　　成位式液位控制，断续的或连续的PID液位调节系统。

　　ZP-UHZ一3／B为本安防爆型电远传液位计，防爆合格证号CE970338，标志为ibⅡCT5，它与JHA—B型安全栅配套，组成本安型防爆系统。
