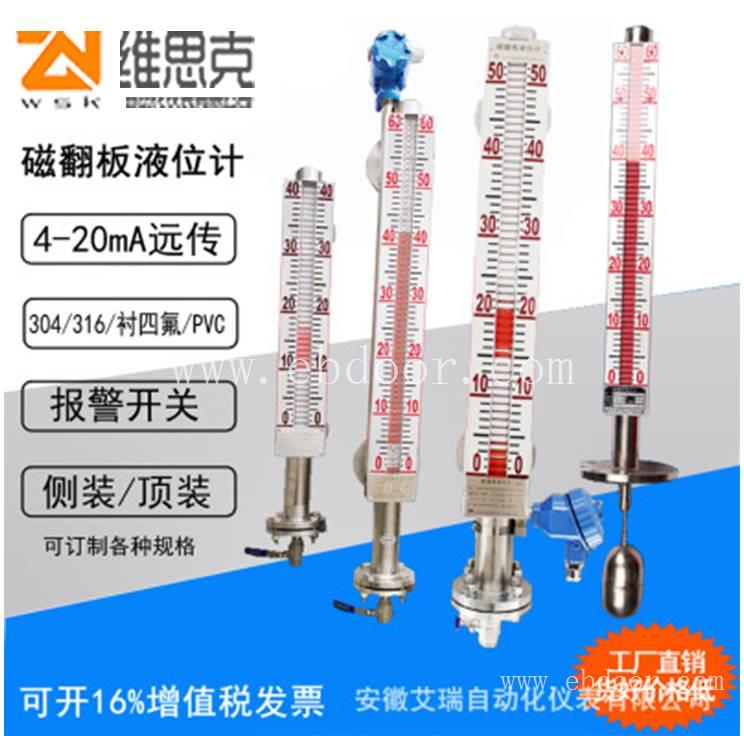

测量范围广防腐UHZ-29/CG-CF70侧装磁翻板液位计维思克牌

　　顶装磁翻板液位计工作原理

　　该液位计由本体(由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

　　1、 在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计

　　2、 适用于粘度较大的液体介质

　　3、 显示器的观察方向可任意改变

　　4、 其他特点和UFZ特点相同

　　选用须知:

　　1、 防腐型公称压力≤1.0MPa。

　　2、 液位计有一定盲区，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时，标尺刻度零位已迁移 到实际值)。

　　3、 液位计测量范围不超过5米，否则影响液位计的稳定可靠、牢度等。

　　4、 安装连接法兰，本液位计出厂的常用突面尺寸参考(HG21592-97)制造。

　　PP材质侧装（顶装）防腐磁翻板液位计耐腐型磁翻板液位计适用于地下储罐、槽或池且介质具有腐蚀性的液位的测量，根据不同介质、温度、压力等条件不同分为以下几种形式供客户选择。用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，可根据各种系统配套，也可配套磁致伸缩液位变送器使用，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

　　磁性浮子液位计（也可称为磁翻板液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子 内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱 翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时 翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实 际高度，从而实现液位清晰的指示。

　　玻璃管液位计的结构原理

　　仪表在上下阀上都装有G3/4'或M27×1.5的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃管可直接显示容器内液位的高度。

　　仪表在上下阀内都装有钢球，当玻璃管因意外事故破裂时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可防止容器内的液体继续外流。

　　在仪表的阀端装有阻塞孔螺钉，可供取样时用，或在检修时放出仪表中的残留液体时用。

　　UHZ-58/CG-C/33 UHZ-58/CG-C/34 UHZ-58/CG-C/35 UHZ-58/CG-C/36 UHZ-58/CG-C/37

　　UHZ-58/CG-C/38 UHZ-58/CG-C/39 UHZ-58/CG-C/40

　　安装使用：

　　1、本产品须垂直安装，偏差为≤3o，通过法兰与容器连接

　　2、液位计周围20cm距离内不得有铁、磁性物质

　　3、将传感器与所测容器连接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通

　　4、接通电源AC220V（或AC36V），此时液位计显示应为全红

　　5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电站锅炉），必须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。

　　6、液位显示调整：把容器液位上升至正中，上下移动本液位计显示盒与之相符，左右移动调至便于观察的方位，然后将上下固定环拧紧，即可投入使用。
