彩色石英玻璃管UZH1-Y磁翻板液位计防寒防雾

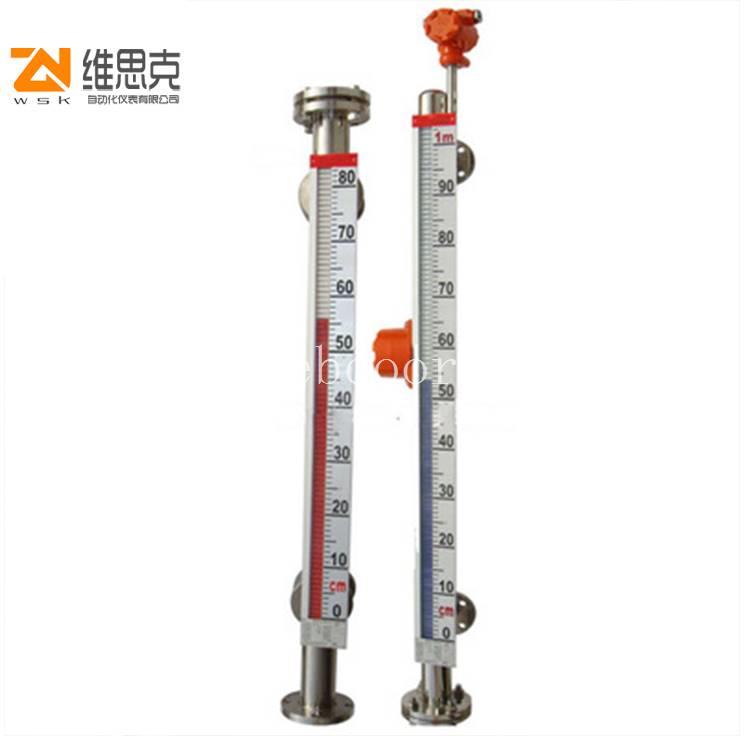

　　磁性浮子液位计（也可称为磁翻板液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

　　玻璃管液位计的结构原理

　　仪表在上下阀上都装有G3/4'或M27×1.5的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃管可直接显示容器内液位的高度。

　　UHZ-58/CG/A80 UHZ-58/CG/B1 UHZ-58/CG/B2 UHZ-58/CG/B3

　　UHZ-58/CG/B4 UHZ-58/CG/B5 UHZ-58/CG/B6 UHZ-58/CG/B7 UHZ-58/CG/B8

　　UHZ-58/CG/B9 UHZ-58/CG/B10 UHZ-58/CG/B11 UHZ-58/CG/B12 UHZ-58/CG/B13

　　UHZ-58/CG/B14 UHZ-58/CG/B15 UHZ-58/CG/B16 UHZ-58/CG/B17 UHZ-58/CG/B18

　　连接法兰：采用化工部1998年zui新颁布的HG20592～20635-97法兰标准，若采用其他法兰标准（如GB、ANSI、DIN等标准）请用户在订货时注明。对于高压型侧装式磁性液位计连接法兰采用HG20595-97带颈对焊连接法兰DN25、PN6.0或PN10Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。

　　远传配套仪表的主要技术参数请参阅本样本有关内容。如有特殊要求可在订货时洽谈。

　　侧装磁性液位计结构原理

　　侧装磁性液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的*磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

　　彩色石英玻璃管UZH1-Y磁翻板液位计防寒防雾
