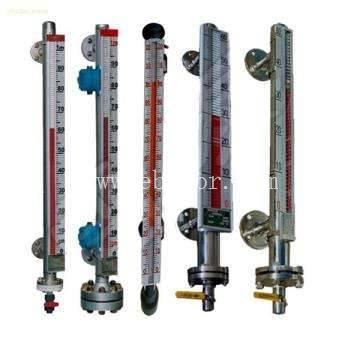

化工混合专用磁性浮球高温液位计厂家UQK-701液位变送器 UHZ-25白酒液位计的工作原理

　　以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型

　　仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰

　　测量范围（安装中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm

　　工作压力：≤1.6MPa

　　材质：碳钢、不锈钢

　　工作温度：≤200℃

　　连接法兰标准：HGJ46-91 PN1.6 DN20突面其它法兰标准如JB/T、GB、ANSI等，请用户注明。

　　伴热蒸汽压力：≤0.6MPa 化工混合专用磁性浮球高温液位计厂家UQK-701液位变送器

　　蒸汽夹套接头：G1/2'外螺纹

　　钢球自封压力：≥0.2MPa

　　防腐磁翻板液位计根据用途、使用环境、材质适用等分为304/321/316L不锈钢轻微防腐、塑料聚氯乙稀PVC防腐、塑料聚丙烯PP防腐、不锈钢内衬四氟（PTFE聚四氟乙烯）防腐。

　　PVC防腐磁翻板液位计主体采用PVC（UPVC/CPVC）管件组合，是一种经济型产品，PVC的耐腐蚀性强，可适用于工作温度不高的一般酸性、碱性溶液的液位测量，0 - 70°C 之间的各种风雪、干燥、湿热、酸雾、腐蚀性环境中使用，但不能用于芳香剂、酮、酯类等液体，适合室内安装观测，安装在室外容易老化。

　　PP防腐磁翻板液位计采用PP管件组合，与UPVC材质有相同的耐腐蚀性能，适用于盐酸、稀硫酸等无机类腐蚀液体的测量，由于采用进口高强度可与金属接近，尤其是PP独特的保温性，使得该产品适合于室外水箱液位测量，遇到冬季内部也不会结冰。

　　安装中心距L和标尺刻度L1的关系

　　宁乡县、浏阳市、株洲县、攸县、茶陵县、炎陵县、醴陵市、湘潭县、湘乡市、韶山市、衡阳县、衡南县、衡山县、衡东县、祁东县、耒阳市、常宁市、邵东县、新邵县、邵阳县、隆回县、洞口县、绥宁县、新宁县、城步苗族自治县、武冈市、岳阳县、华容县、湘阴县、平江县、汨罗市、临湘市、安乡县、汉寿县、澧县、临澧县、桃源县、石门县、津市市、慈利县、桑植县、南县、桃江县、安化县、沅江市、桂阳县、宜章县、永兴县、嘉禾县、临武县、汝城县、桂东县、安仁县、资兴市、祁阳县、东安县、双牌县、道县

　　注：D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰

　　三、UHZ-25白酒液位计的技术参数

　　1、测量范围：侧装0－200mm、0－18000mm；顶装：0 - 200mm 、0 - 6000mm

　　超过以上数据请特殊注明要求。

　　2、测量精度：±10mm

　　3、介质密度：≥0.5g/cm3 化工混合专用磁性浮球高温液位计厂家UQK-701液位变送器

　　4、工作压力：1.0，1.6，2.5，4.0MPa

　　5、工作温度：A=80℃，B=120℃，C=300℃

　　6、介质粘度：≤0.4Pa.S（在介质条件下，L对粘度大或低温时易结晶介质要选用加热夹套）

　　7、测量界位比重差：≥0.15g/cm3

　　8、本厂出厂连接法兰尺寸：DN20P N2.5（公制管）

　　9、连接法兰采用化工部1998年发布的HG20592－20635－97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状：正方形。

　　UHZ-25燃油专用液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。广泛应用于石油、化工、制药、食品等行业的各种塔、罐、槽、球形容器和锅炉设备内介质的液位、界位指示。

　　HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度玻璃管液位计的结构原理
