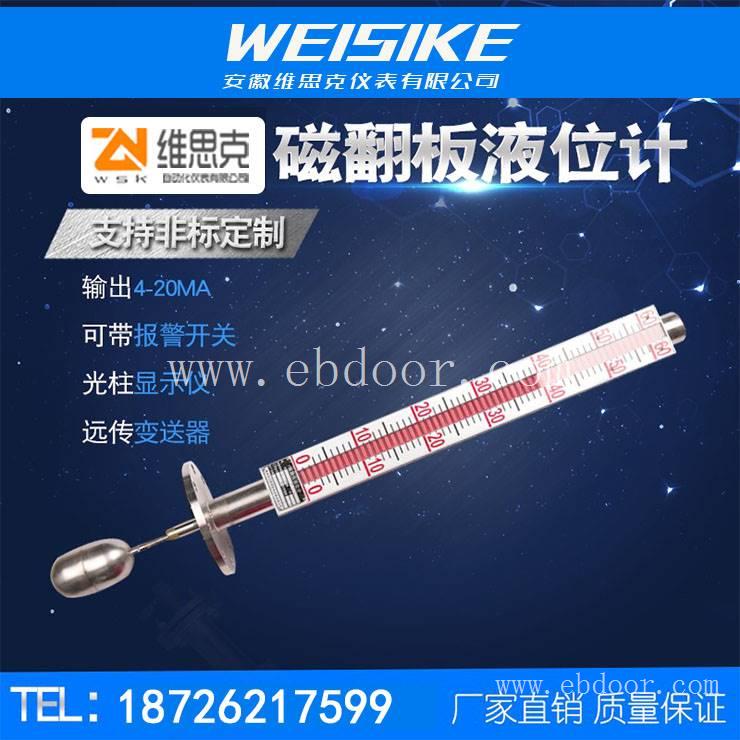

常压储罐UZ1-50C24配磁簧开关顶装重油液位计

　　公称长度（中心距Lmm）＞1750的可另行设计制造一、产品概述系列磁浮子翻柱液位计选用优质不锈钢材料制造，适用于各种塔、罐、槽、球形容器及锅炉等设备的介质液位测量。全过程测量高密封、防泄露、无盲区、显示醒目，读数直观，测量范围大。选配限位开关，可实现液位的上、下限报警和控制。选配液位变送器，可将液位信号转换成4～mADC标准信号，实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。本系列产品符合化工部HG/T21584-95磁性液位计行业标准。

　　二、结构原理

　　液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。加装限位开关实现液位报警与控制。加装液位变送器实现标准信号输出供显示与控制。

　　三、产品特点

　　系列磁浮子翻柱液位计的零部件采用1Cr18Ni9Ti、316L、304不锈钢内衬PTFE、PVC、PP等材料及进口元件，具有的可靠、稳定及抗腐蚀性能。其特点十分显着：

　　※设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长年在户内、外安装使用；※测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；※工作压力范围宽，耐压从真空到42Mpa；防腐性≤2.5Mpa；※工作温度范围宽，适用于从-160～+450℃；※广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；※各型号均可选配磁性报警开关，实现高低液位自动控制或报警；※各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。

　　全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位上、下限报警和控制；选配液位变送器，可将液位信号转换成4～20mADC模拟未准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制。

　　磁敏电子双色液位计（LED液位计）的工作原理在液位计主导管内有一个磁性浮子，浮子根据介质比重设计，浮子内磁钢与容器内液面同一高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。

　　磁敏电子双色液位计（LED液位计）的技术参数公称压力：0.6、1.0、1.6、2.5、4.0、6.4、介质温度：—

　　介质密度：≥

　　过程连接：多种尺寸和等级的凸面、凹凸面、榫槽面法兰；法兰材质：碳钢、不锈钢法兰安装中心距：普通型：L=500—5000mm（大于5000mm可协商订货）显示范围：等于法兰中心距传感器材质：304、316，PP，玻璃钢，304内衬聚四氟乙烯磁浮子材质：304、316、钛合金显示颜色：汽红、液绿
