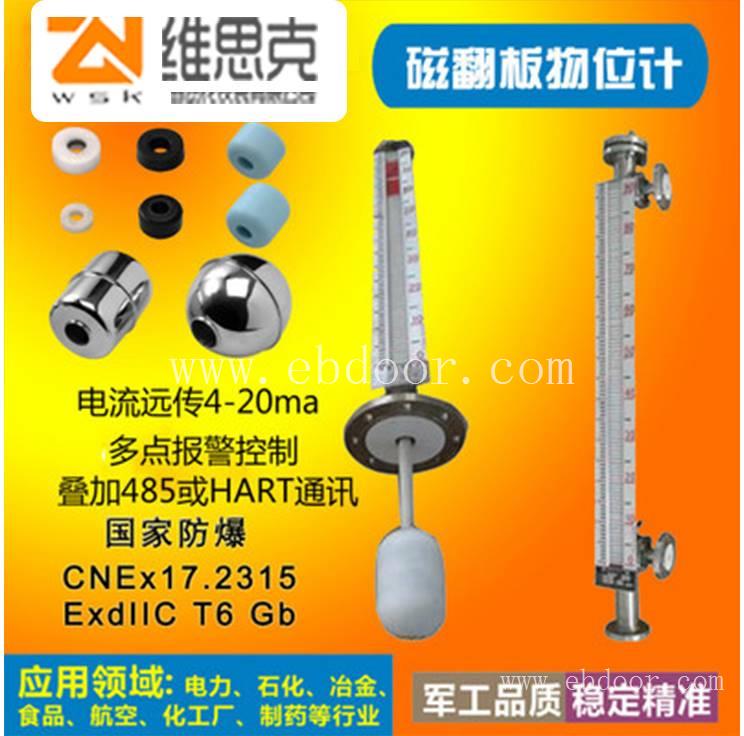

浮标液位计316L不锈钢磁敏面板UZ1-50A22法兰连接带排污阀
根据在容器安装位置的不同，提供侧装和顶装两种形式。
根据工作介质不同，提供不锈钢和ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。
磁翻板液位计基本参数
（1）连接法兰中心距离L（mm）：
（2）介质密度（g/cm3）：
（3）操作温度（℃）：
（4）压力等级（MPa）：0.6，1.0，1.6，2.5，4，
磁翻板液位计结构特点
l基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。
l电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
主要技术参数
安装形式内容侧装式顶装式
安装间距
(测量范围
工作压力
介质密度≥0.5g/cm3≥
连接法兰不锈钢法兰
(GB9119-88)法兰
ABS法兰20-10(DN20PN1.0)(GB9119-88)法兰
主体材料ABS(工作压力
介质温度-40℃~100℃(ABS:-40℃~80℃
环境温度-40℃~+70℃
示值误差±
介质粘度≤
上下限开关
输出1.控制灵敏度
2.输出接点容量
3.接点寿命:5×
电远传连续显示1.精度:±
2.输出负载
3.输出信号:0~10mA输出,220VAC电源
4~20mA输出,24VDC二线制
4.防爆特征iaⅡCT4本质安全型
型号：
JTUHZ翻柱式磁浮子液位计
代码
□L=□p=□2．型号标记示例：
示例1：JTUHZ-1111L=2500ρ=0.6侧装式,ABS(0.6MPa),基本型,安装间距2500mm,介质密度0.6g/cm3。
示例2：JTUHZ-2232□L=2500L1=3000ρ=0.5顶装式,不锈钢(2.5MPa),带上、下限开关输出,测量范围2500mm.安装深度3000mm,介质密度0.5g/cm3。
