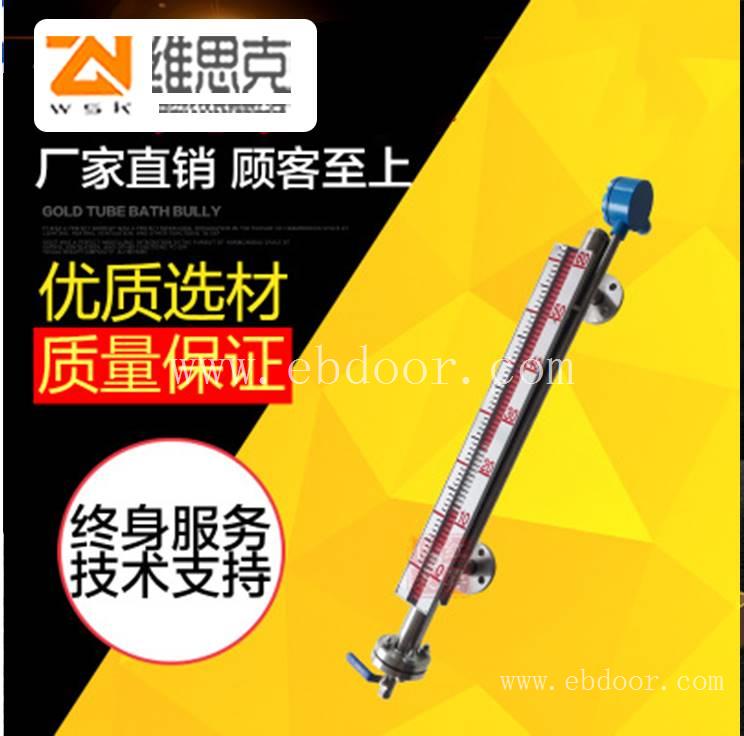

DN22*1.5内螺纹集现场指示UZ1-50V5磁翻板液位计
磁翻液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。
旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。
该液位计是具有可靠的安全性仪表。液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°。液位上升，翻柱由白色转为红色；液位下降，翻柱转为白色，指示器红、白界位处为容器内介质液位的实际高度，从而实现液位指示。
主体周围不容许有导磁体靠近否则直接影响液位计准确工作。因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。
磁翻板液位计测量采用的方式和故障排除
测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单 元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换 成4~20mA电流信号输出。
特点
、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。
、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高。
、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全 双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。
、耐振动性能好，能适应液位波动大的情况下工作 结构简单，安装方便，维护费用低。
、带精美的磁钢校正器，现场随意校调技术参数。
磁翻板液位计的7个使用注意事项
对超过一定长度（普通型>3米、防腐型>2米）的液位计。
磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；当配有远传配套仪表时需做到如下几条：
应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；远传配套仪表上感应面应面向和紧贴主导管；
