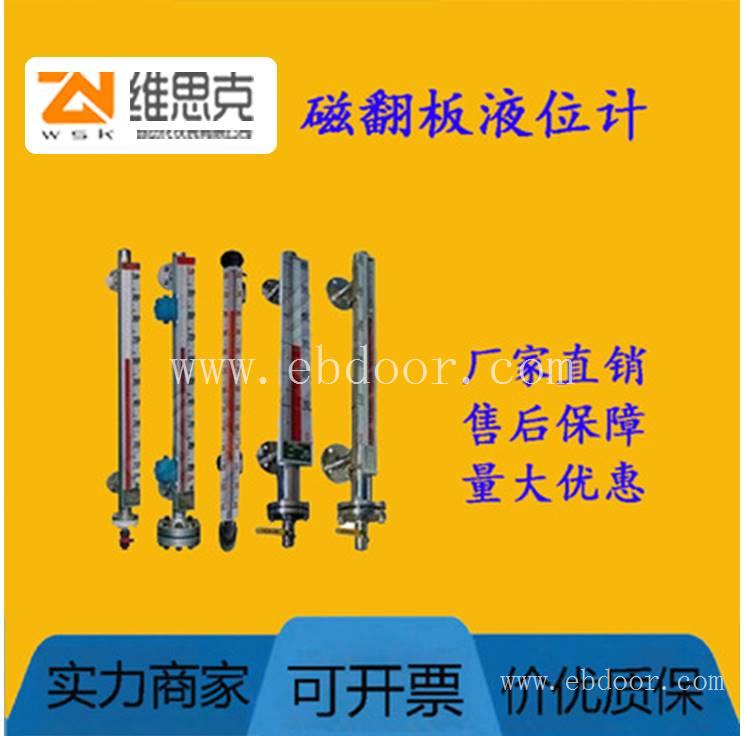

高压翻板液位计配报警开关YWZ-117T测相应压力等级

　　磁性开关

　　磁性开关用于检测液位的某些限定点，提供报警和控制功能。开关分为带磁记忆功能和不带磁记忆功能两种，通常使用较多的是带记忆功能的开关。

　　本安防爆型

　　本安防爆适用于有危险的工况场合。除产品结构、细节上有所区别外，还需加配安全栅。

　　使用说明

　　开箱检查仪表的型号与选购的型号是否一致，法兰尺寸及中心距离是否与现场尺寸一致。

　　液位计安装需垂直，以保证磁性浮子在主导管内上下运动自如。

　　液位计与容器之间应装有阀门，以便清洗和检修时切断物料。

　　液位计筒体周围不容许有磁体靠近，否则会影响液位计正常工作。

　　液位计出厂时一般不保温，但可根据用户需求代为保温。如用户自行采用伴热管道时，需选用非导磁材料。

　　为防止运输途中磁性浮子在主导管内高速滑动而被撞击，液位计出厂前，用卡丝将磁性浮子固定在下引液管处，用户在安装前应先抽出卡丝方能安装。

　　液位计安装完毕后，需用磁钢进行校正，对磁翻板导引一下，使零位以上显示白色。

　　液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体平稳流入，避免液体带着浮子急速上升，造成磁性翻版翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。

　　如需更换浮子时，应注意重端磁性一端向上，不能倒装！

　　液位计筒体内不应有杂质进入，以免对浮子造成卡阻。根据介质情况，可定期清洗主导管，清除罐内沉积物杂质。

　　校准说明

　　磁翻板指示器的校准

　　所有液位计在出厂之前均进行严格的校准，出厂时以下法兰中心线为零点，以上法兰中心线为满度，两法兰中心距为仪表的使用范围。用户如发现进液后标尺和零位与实际有位差，可松开喉箍，移动指示器（标尺翻板）的位置，调节指示器的位置正好对应实际的液位值。

　　如果发现指示器翻板排列杂乱无章，可在安装前用随货磁铁对准翻板自上而下移动，使翻板排列整齐。

　　当翻板排列整齐并且浮子以下为红色而以上为白色时，说明校准完整，可进水或移动浮子观察翻板的变化。

　　远传变送器输出值的校准

　　按照传感器接线图接线，注意24V的正负

　　缓慢进水，使翻板正好翻到标尺的零位（或用户事先设定好的位置），调节零位电位器，使电流输出为缓慢进水，使翻柱正好翻到标尺的满度（或用户事先设定好的位置），调节满度电位器，使电流输出正好为重复以上步骤，直到输出准确为止。一般出厂均为已调整过，用户无需再调。如需调节，一般调节2至3遍即可。
