高温高压PP液位计UHM-F29耐腐蚀性强

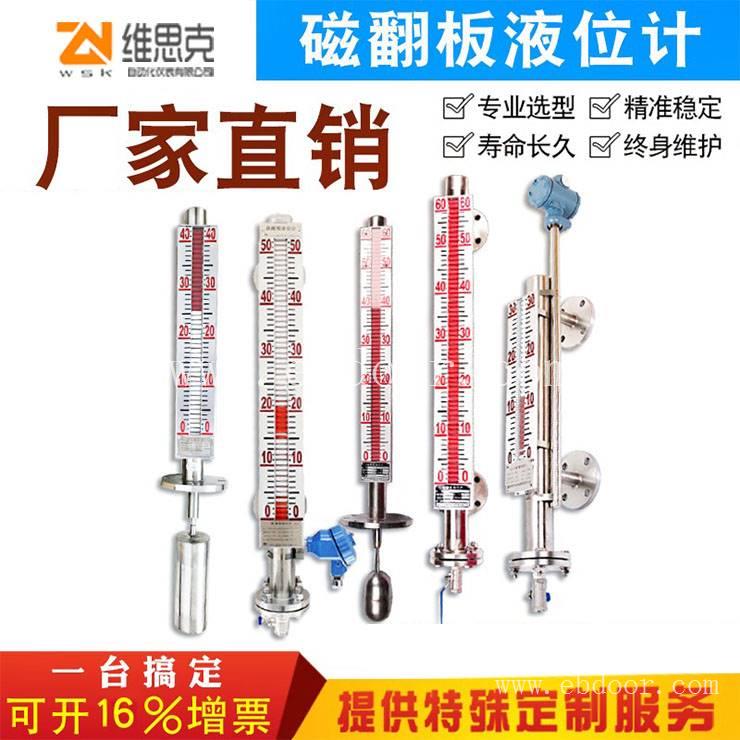

　　磁翻板液位计

　　技术参数

　　测量范围：200…….～15000㎜（超过6000mm的或运输条件不允许超过长度

　　的液位计可采购分段制造）

　　显示精度：±10mm；

　　工作压力：6.3、10.0、16.0、25.0MPa；

　　介质温度：-20℃～450℃；

　　介质密度：≥.0.5g/cm3；

　　介质密度差：≥.0.15g/cm3（测量界位）

　　介质粘度：≤0.4Pa·S；

　　过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，如需其它标准可

　　按客户要求制造。

　　接液材质：316SS、316L等等

　　（按介质化学性质及使用温度压力选择）；

　　隔腐型磁性翻板液位计是根据磁性原理、阿基米德（浮力定律）等原理巧妙地结

　　合机械传动的特性而开发研制的一种专门用于液位测量的装置；其中SK-FO型侧

　　装式磁翻板液位计是zui基本的一种产品，其余的各种产品都是在其基础上的延

　　伸；在检测液位的同时我们赋予它们更多的实用功能。

　　*产品工作原理：

　　防腐磁翻板液位计它有一容纳浮球的腔体我们称其为主体管或外壳，它通过

　　法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是

　　相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并

　　不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮

　　球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，

　　它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有

　　红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变

　　颜色（液面以下红色、以上白色），两色交界处即是液面的高度。

　　控制型是在侧装式磁翻板液位计的基础上增加了磁控开关，在监测液位的同

　　时磁控开关信号可用于对液位进行控制或报警；远传型是在磁翻板液位计的基础

　　上增加了 4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传

　　感器、线缆及仪表传到控制室，实现远程监测和控制。

　　*产品技术参数：

　　测量范围：(上下法兰中心距) 用户提出

　　连接法兰规格： DN20 PN1.0RF 或用户提出

　　接液材质：321或304不锈钢 316L不锈钢 PVC塑料 不锈钢衬四氟 321或304不锈钢FXAO-磁翻板液位计：主体周围不容许有导磁体靠近否则直接影响液位计准确工作。因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。
