　　磁翻板液位计测量采用的方式和故障排除

　　测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器

　　、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球

　　连带磁单 元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应

　　液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，

　　再经过变送器把电阻信号转换 成4~20mA电流信号输出。

　　特点

　　1、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。

　　2、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、 高温

　　、腐蚀条件下的液位测量，可靠性高。

　　3、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全

　　双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。

　　4、耐振动性能好，能适应液位波动大的情况下工作 结构简单，安装方便

　　，维护费用低。

　　5、带精美的磁钢校正器，现场随意校调技术参数。

　　磁翻板液位计的7个使用注意事项

　　1.对超过一定长度（普通型>3米、防腐型>2米）的液位计。

　　2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流

　　体局部区域的急速变化，影响液位测量的准确性；

　　3.当配有远传配套仪表时需做到如下几条：

　　4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）

　　；

　　5.远传配套仪表上感应面应面向和紧贴主导管；

　　6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入

　　主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性

　　），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导

　　管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液

　　体除外）；

　　7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；

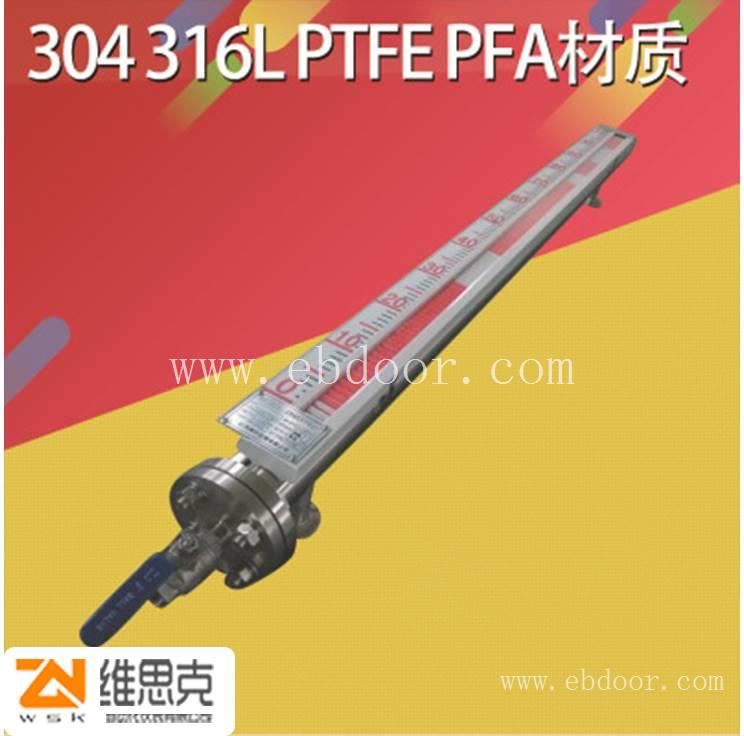

　　FXAO-磁翻板液位计结构用途

　　磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法

　　兰盖等组成，用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、

　　防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。磁翻板液位计可

　　以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测

　　量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位

　　报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将

　　液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记

　　录与控制。 磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建

　　筑、食品等行业生产过程中的液位测量与控制。

　　玻璃板液位计可直接用来观察各种容器内介质的液位高度。它适用于石油、

　　化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不

　　渗漏，安装方便，维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成

　　连通器，透过玻璃板可直接观察到容器内液位的实际高度。上下阀门装有安全钢

　　珠，当玻璃因意外损坏时，钢珠在容器内压的作用下自动密封，防止容器内液体

　　外溢，并保证操作人员安全。
