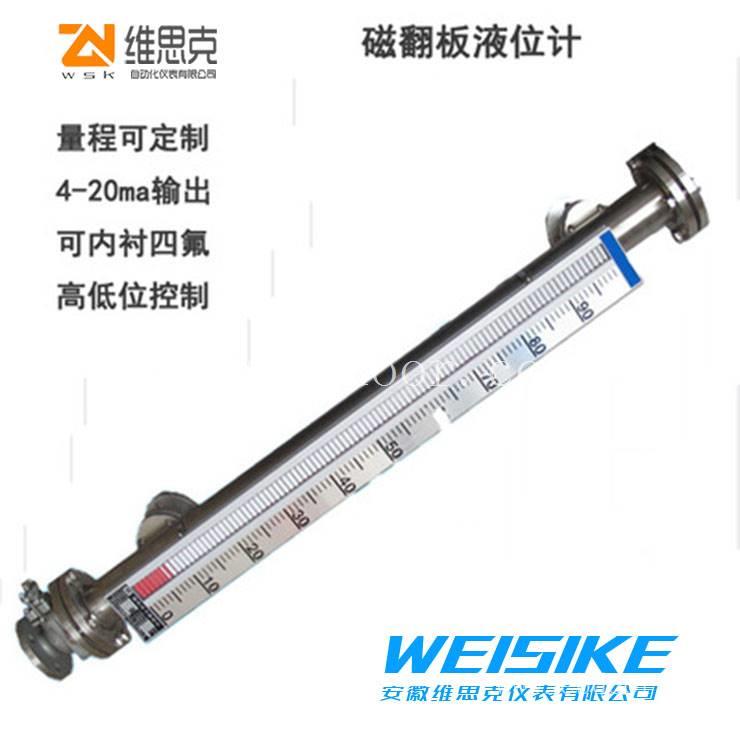

低沸点远传磁翻板液位计UQK-10/UQKS-10调试与维护

　　磁翻板液位计参数与规格：

　　测量范围：300～15000mm(侧装式：300～15000mm;顶（底）装式：300～6000mm)

　　精确度：10mm

　　工作压力：≤2.5Mpa(普通)

　　≤9.6Mpa（高压）

　　≤0.6Mpa（防腐型）

　　介质密度：≥0.45g/cm3

　　介质密度差：≥0.15 g/cm3（测量界面）

　　介质温度：-20～＋250℃（特殊要求可达450℃）

　　介质粘度：≤0.4Pa·S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。

　　连接法兰：采用化工部1998年新颁布的HG20592～20635－97法兰标准。

　　UHC-517CV塑料翻板指示型磁翻板液位计的规格为：测量长度（即法兰中心距）为：300mm-1000mm（此范围可扩大，价格另议），现场指示型，接液材质为 304不锈钢（可选316不锈钢或内衬PTFE材质，价格另议）

　　结构特点基本型

　　液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。 上下限开关输出型

　　利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。

　　电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示

　　2．型号标记示例：

　　示例1：UHZ-1111L=2500ρ=0 6侧装式,ABS(0 6MPa),基本型,安装间距2500mm,介质密度0 6g/cm3。

　　示例2：UHZ-2232□L=2500L1=3000ρ=0 5顶装式,不锈钢(2 5MPa),带上、下限开关输出,测量范围2500mm 安装深度3000mm,介质密度0 5g/cm3。顶装式，不锈钢(25MPa),带上、下限开关输出，测量范围2500mm，安装深度 3000mm,介质密度0 5g/ cm3。
