防腐小球型磁悬浮液位计AK-UHZ10小安装孔
主要技术参数
安装形式内容侧装式顶装式
安装间距
(测量范围)500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm500,800,1100,1400,1700,
2000,2500,3000mm
工作压力0.6,1.6,2.5,4.0MPa0.6,1.6,2.5MPa
介质密度≥0.5g/cm3≥0.76g/cm3
连接法兰不锈钢法兰20-40(DN20PN4.0)
(GB9119-88)法兰200-25(DN200PN2.5)
(GB9119-88)
ABS法兰20-10(DN20PN1.0)(GB9119-88)法兰200-6(DN200PN0.6)
(GB9119-88)
主体材料ABS(工作压力0.6MPa)1Cr18Ni9T
介质温度-40℃~100℃(ABS:-40℃~80℃)
环境温度-40℃~+70℃
示值误差±10mm
介质粘度≤1st(10-4m/s)
上下限开关
输出1.控制灵敏度:10mm
2.输出接点容量:AC220V2A
3.接点寿命:5×104
电远传连续显示1.精度:±1.5%
2.输出负载:750
3.输出信号:0~10mA输出,220VAC电源
4~20mA输出,24VDC二线制
4.防爆特征iaⅡCT4本质安全型
型号：
JTUHZ翻柱式磁浮子液位计
代码
JTUHZ1111L=□L=□p=□2．型号标记示例：
示例1：JTUHZ-1111L=2500ρ=0.6侧装式,ABS(0.6MPa),基本型,安装间距2500mm,介质密度0.6g/cm3。
示例2：JTUHZ-2232□L=2500L1=3000ρ=0.5顶装式,不锈钢(2.5MPa),带上、下限开关输出,测量范围2500mm.安装深度3000mm,介质密度0.5g/cm3。
定货须知
l定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l用户如使用JB及HG法兰或或其它规格的法兰时可专门提出,我厂专业人员将协助您选型或为您设计制造特殊产品。
l用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
安装型式主体材质公称直径公称压力DN
(mm)法兰外径PN(Mpa)螺心栓圆孔直中径K螺孔径L螺栓密封面法兰厚度C法兰密封垫
数量n螺纹Th
df外径内径厚度侧装不锈钢 JTUHZ-III型防腐型磁翻板液位计（耐强腐蚀性）（如图3）它是由本体、浮标、内衬、三通、翻板箱等部件组成，浮标、内衬采用特殊材料和特殊加工工艺制作，亦可采用I型的结构型式而根据不同介质采用特殊材料制作如钼二钛材料等，防腐型磁翻板液位计适用于各种强腐蚀剧毒介质容器、灌、塔等。
防腐型磁翻板液位计基本参数
（1）连接法兰中心距离L（mm）：350~15000
（2）介质密度（g/cm3）：0.425~2
（3）操作温度（℃）：-40~450
（4）压力等级（MPa）：0.6，1.0，1.6，2.5，4，6.3防爆标志：隔爆型dⅡBT4 合格证号：
本安型ibⅡBT4 合格证号：
本安型配用安全栅LB887S或LB987S（R）配用其它关联设备见关联设备一览表
适用和相关行业需求的液位名称

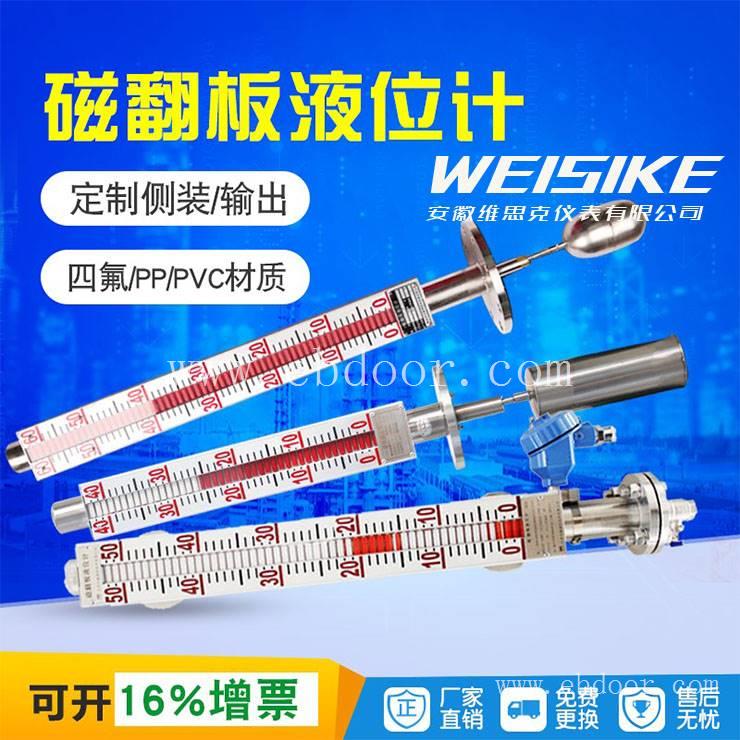

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高
磁翻板液位计磁翻板液位计
密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有的可靠性和抗腐蚀性
