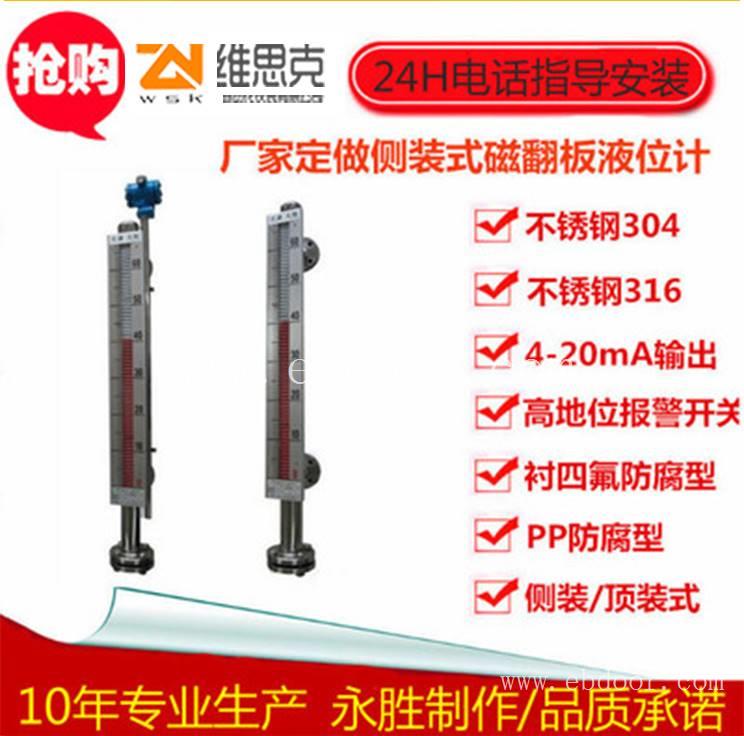

UZ-42/AV防爆常开常闭一套24VDC供电电压干簧管液位计

　　磁翻板液位计测量采用的方式和故障排除

　　测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单 元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换 成4~20mA电流信号输出。

　　特点：

　　、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。

　　、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高。

　　、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全 双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。

　　、耐振动性能好，能适应液位波动大的情况下工作 结构简单，安装方便，维护费用低。

　　、带精美的磁钢校正器，现场随意校调技术参数。

　　测量范围：

　　～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。 工作压力：0.6；1.0；2.5；4.0；6.4；

　　工作温度：

　　：120℃；G：200℃；H：450℃

　　精确度:±

　　介质密度: 0.5～

　　介质密度差: ≥150kg/m3(测量界位

　　环境振动：频率≤25Hz 振幅≤

　　跟随速度： ≤

　　介质粘度： ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计 。

　　过程连接：旁路侧面安装法兰:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。

　　开关选项：可选择普通型、防爆型

　　变送器选项：可选干簧管液位变送器、可选磁致伸缩液位变送器、可选全智能带表显示液位变送器

　　敲击手压法

　　经常会遇到仪器运行时好时坏的现象，这种现象绝大多数是由于接触不良或虚焊造成的。对于这种情况可以采用敲击与手压法。

　　所谓的'敲击'就是对可能产生故障的部位，通过小橡皮锤敲打使其接触正常。

　　磁翻板液位计的7个使用注意事项

　　的对超过一定长度（普通型>3米、防腐型>2米）的液位计。

　　磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

　　当配有远传配套仪表时需做到如下几条：

　　应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

　　远传配套仪表上感应面应面向和紧贴主导管；

　　调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；

　　应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；

　　结构用途

　　编辑

　　磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。 磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
