重锤浮标液位计JZF-63/VB实现液位报警控制带通气塞BSP1/2

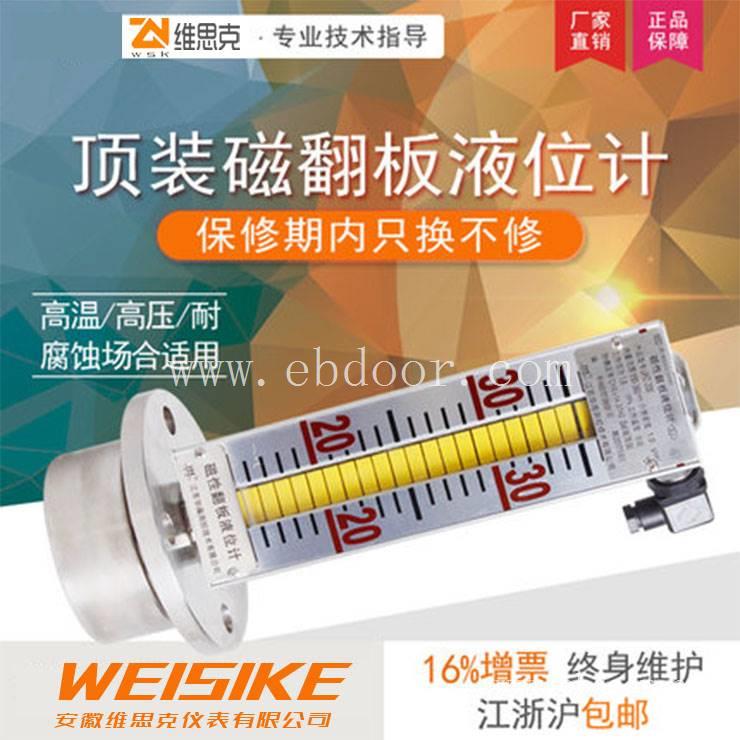

　　根据在容器安装位置不同，提供侧装、顶装、顶装侧显等型式。根据工作介质的不同，提供304/316不锈钢、不锈钢内衬四氟、ABS、PP-R、UPVC等材质，其中ABS、PP-R、UPVC、不锈钢衬四氟材质适用于酸、碱等腐蚀性介质。

　　除了基本型外，还有高温高压型、防腐型、夹套型、防霜型、电伴热型、电子双色型等多种形式可供选择。

　　引用标准：HG/T21584-95《磁性液位计》

　　工作原理

　　以侧装基本型磁性液位计为例：液位计与容器通过侧法兰相连接，这样液位计中液体的变化与容器内液位变化时相一致的。浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红白色翻版翻转180°，液位上升时，翻板由白色转为红色，下降时由红色转为白色，从而实现了液位的指示。

　　由于磁性翻板指示器在无需任何电源的情况下就可反映出容器内液位的变化，使液体介质与测量指示安全隔离，为易燃易爆和有毒介质的液位检测提供了安全可靠的手段和方法。

　　主要参数

　　测量范围：300-15000mm（根据现场要求定做）测量精度：

　　工作压力：1.0、1.6、2.5、4.0、6.4、10.0MPA、介质比重：≥0.45g/cm?（测量界位）工作温度：≤450度

　　变送输出：二线制4-20mA，24VDC两线制

　　连接法兰：DN20/DN25（若采用其它法兰请用户在订货时注明）接线说明远传变送器远传变送器可将介质的液位转换成4~20mA的标准电流信号或数字信号输出，以方便远程显示和控制。

　　磁致伸缩变送器

　　利用韦德曼效应原理，通过现代先进的电子技术手段，精密的计测脉冲波间的时间值，达到精确测量液体液位的目的。

　　磁性开关

　　磁性开关用于检测液位的某些限定点，提供报警和控制功能。开关分为带磁记忆功能和不带磁记忆功能两种，通常使用较多的是带记忆功能的开关。

　　本安防爆型

　　本安防爆适用于有危险的工况场合。除产品结构、细节上有所区别外，还需加配安全栅。

　　使用说明

　　开箱检查仪表的型号与选购的型号是否一致，法兰尺寸及中心距离是否与现场尺寸一致。

　　液位计安装需垂直，以保证磁性浮子在主导管内上下运动自如。

　　液位计与容器之间应装有阀门，以便清洗和检修时切断物料。

　　液位计筒体周围不容许有磁体靠近，否则会影响液位计正常工作。

　　液位计出厂时一般不保温，但可根据用户需求代为保温。如用户自行采用伴热管道时，需选用非导磁材料。

　　为防止运输途中磁性浮子在主导管内高速滑动而被撞击，液位计出厂前，用卡丝将磁性浮子固定在下引液管处，用户在安装前应先抽出卡丝方能安装。

　　液位计安装完毕后，需用磁钢进行校正，对磁翻板导引一下，使零位以上显示白色。

　　液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体平稳流入，避免液体带着浮子急速上升，造成磁性翻版翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。

　　如需更换浮子时，应注意重端磁性一端向上，不能倒装！

　　液位计筒体内不应有杂质进入，以免对浮子造成卡阻。根据介质情况，可定期清洗主导管，清除罐内沉积物杂质。

　　校准说明

　　磁翻板指示器的校准

　　所有液位计在出厂之前均进行严格的校准，出厂时以下法兰中心线为零点，以上法兰中心线为满度，两法兰中心距为仪表的使用范围。用户如发现进液后标尺和零位与实际有位差，可松开喉箍，移动指示器（标尺翻板）的位置，调节指示器的位置正好对应实际的液位值。
