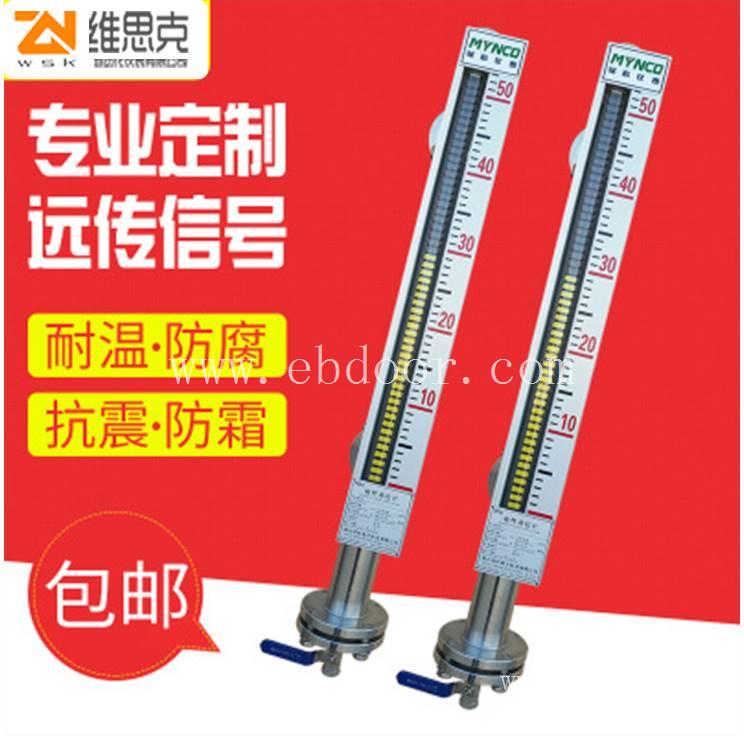

磁性液位计下端安装法兰DN40配记录仪表UC-54/YW

　　当液位上升时，由于钢丝（3），吊着浮标（2）沿导向钢丝（4）被浮起，液 体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针（8） 向下滑行，同时也连续地在标尺上指示液位的上升高度。

　　当液位下降时，浮标浮力F减少，使钢丝与液体同步下降，由于浮标的重量大 于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随 之连续地指示液位的下降情况，从而达到准确测量液位变化的目的。

　　四、技术参数：

　　主要技术参数

　　、工作压力：常压。

　　、介质密度≥0.6g/cm3。

　　、测量范围：L=20m内的任意指定测量范围，对于大于20m的范围由用户指定， 按特殊规格。

　　、现场指示精度：±10mm。

　　、被测介质温度：-30℃/300℃

　　、导向钢丝安装垂直度：≤±5°。

　　五、性能优势：

　　具有结构紧凑、可靠性高、读数直观、检修和清洗更换方便等优点，特别适合 于大型罐体和反应釜使用，具有耐低温，防冻等优点。

　　产品严格按照国家标准标准要求生产、检验、包装和运输，经测试和检验，各 项技术指标完全符合国家各部委标准的规定。

　　、可靠性高，使用安全，尤其是对内装易燃、有毒和腐蚀性介质的容器安全可 靠。

　　、翻板色泽鲜明，变动灵活、直观醒目，并可连续显示。

　　、测量范围大，不受贮槽高度限制。

　　、耐腐蚀、无需电源、可在恶劣环境下使用。

　　、结构合理，维修方便，显示量程大，设计压力高，适应范围广，维护费用低 。

　　六、安装方法：

　　、标尺调零

　　在安装时，罐内应还未有被测介质，浮标在罐内的底部时，重锤指针部分的红 色尖头指示应指在标尺测量范围的顶部'零'值上，否则要调整钢丝长度。

　　、标尺量程调整

　　标尺在调好零位的基础上，再把浮标拉到容器的顶部或测量点上，重锤指 针部分的红色尖头应指在标尺的底部位置上，即落在标尺量程点上。

　　、导向钢丝下支承焊接安装：

　　在容器底部按照液位计浮标运动方向要求确定位置，焊接或铆接好固定导向钢 丝下支承。

　　、导向钢丝的安装

　　用力使钢丝拉直，并固定在下支承上，注意不要使钢丝有弯曲或打结现象，以 免影响浮标上下移动。

　　导向钢丝通过浮标的导向耳勾，后穿入吊勾螺钉，把钢丝的终端固定并用导线 夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然 后盖好封盖。
