法兰DN150浮球杆式磁性液位计JZF-58/C-38

　　连杆浮球液位计几乎可以适用与各种工业自动化过程控制中的液位测量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

　　浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

　　浮球液位计是根据阿基米德浮力原理设计的，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧管受磁性吸合，从而使传感器内电阻成线性变化，再由转换器将这个阻值的变化转换成4mA～20mA标准直流信号输出，实现液面的远距离检测和控制。

　　应用领域编辑

　　浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点。浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。浮球液位计也适用于大坝水位，水库水位监测与污水处理等等。

　　特点编辑

　　适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。

　　指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要

　　改变角度。

　　测量范围大，不受贮槽高度的限制。

　　指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。

　　结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。位在下限时,浮球呈正置状态浮在水面上,浮球内的

　　产品概述

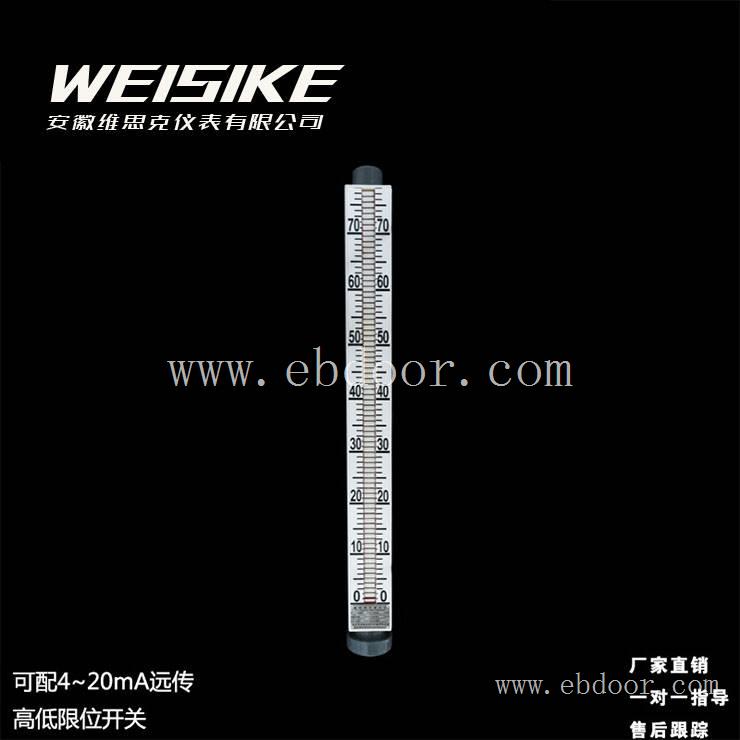

　　系列磁浮子翻柱液位计选用优质不锈钢材料制造，适用于各种塔、罐、槽、球形容器及锅炉等设备的介质液位测量。全过程测量高密封、防泄露、无盲区、显示醒目，读数直观，测量范围大。选配限位开关，可实现液位的上、下限报警和控制。选配液位变送器，可将液位信号转换成4～mADC标准信号，实现远距离检测、指示、记录与控制。系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。本系列产品符合化工部HG/T21584-95磁性液位计行业标准。

　　二、结构原理

　　液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。加装限位开关实现液位报警与控制。加装液位变送器实现标准信号输出供显示与控制。

　　三、产品特点

　　系列磁浮子翻柱液位计的零部件采用1Cr18Ni9Ti、316L、304不锈钢内衬PTFE、PVC、PP等材料及进口元件，具有的可靠、稳定及抗腐蚀性能。其特点十分显著：

　　设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长年在户内、外安装使用；

　　测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；

　　工作压力范围宽，耐压从真空到42Mpa；防腐性≤2.5Mpa；

　　工作温度范围宽，适用于从-160～+450℃；

　　广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；

　　各型号均可选配磁性报警开关，实现高低液位自动控制或报警；

　　各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。

　　磁翻板液位计 测量型式 25 侧侧安装式 27 顶部安装式 28 侧顶安装式 29 侧底安装式 26 底部安装式 显示方式 1 双面板式 2 单面板式 3 单带夜光型 4 LED显示型 远传方式 无可省略 L 远传型 防爆形式 O 普通型 G 隔爆型 Z 本安型 F 配安全栅 液位控制 O 无 S （报警）开关
