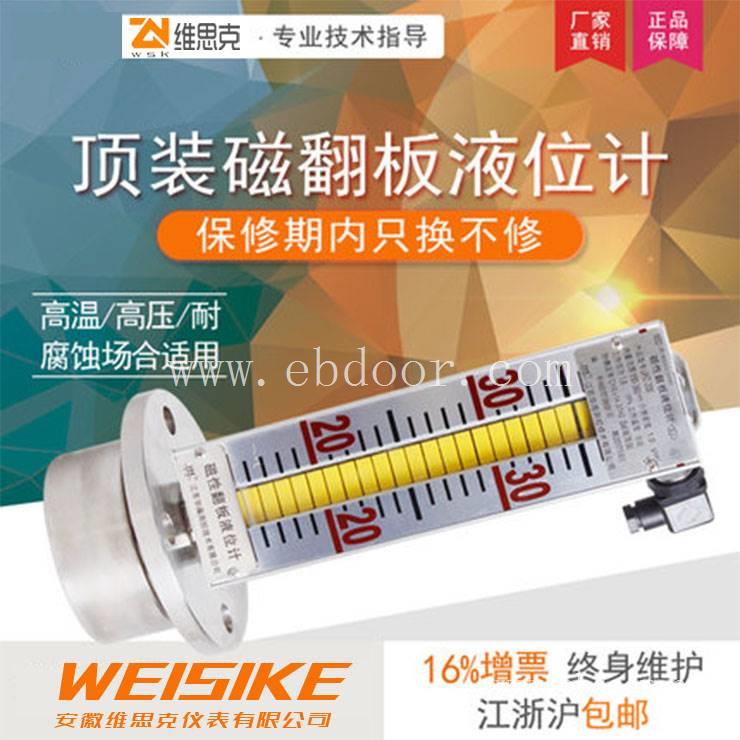

UYB-A1磁性液位计耐温90度不锈钢内衬PP

　　磁翻板液位计结构特点

　　l基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。

　　l上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。

　　l电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

　　主要技术参数

　　安装形式内容侧装式顶装式

　　安装间距

　　(测量范围

　　工作压力

　　介质密度≥0.5g/cm3≥

　　连接法兰不锈钢法兰

　　(GB9119-88)法兰

　　ABS法兰20-10(DN20PN1.0)(GB9119-88)法兰

　　主体材料ABS(工作压力

　　介质温度-40℃~100℃(ABS:-40℃~80℃

　　环境温度-40℃~+70℃

　　示值误差±

　　介质粘度≤

　　上下限开关

　　输出1.控制灵敏度

　　2.输出接点容量

　　3.接点寿命:5×

　　电远传连续显示1.精度:±

　　2.输出负载

　　3.输出信号:0~10mA输出,220VAC电源

　　4~20mA输出,24VDC二线制

　　4.防爆特征iaⅡCT4本质安全型
