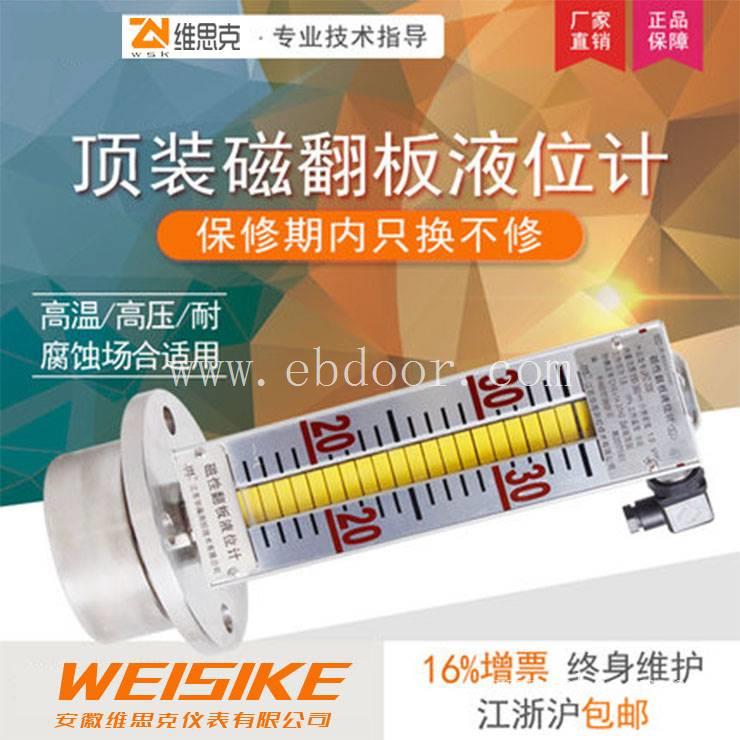

带颈法兰DN25防腐UYB-005浮球GSK磁翻板液位计

　　技术优点：

　　设计简单、坚固、紧凑

　　主体管和显示部分在耐压、耐气上是隔离的

　　可用于测量和显示腐蚀性、易燃性、强放射性、搅动的、污浊的液体磁翻柱显示无需电源⑤使用耐强腐蚀性材质可用于工业生产几乎所有地方耐压从真空到适用温度范围可在-160°C到+450°C（液体中）产品选型主要技术参数：

　　测量范围：

　　准确度：±

　　翻柱直径：

　　工作压力：≤2.5MPa（＞2.5MPa以上可另行设计）防腐性≤介质密度：≤

　　介质温度：-25-+250℃（特殊要求可达450℃）介质粘度：

　　≤0.4Pa·S,对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。

　　仪表两端装有针型阀，玻璃板液位计，针型阀内装有钢球，当玻璃管因意外事故而破裂时，淄博液位计，钢球在容器内压力作用下自动关闭针型阀通道，以防止容器内介质外流。

　　仪表两端装有针型阀，针型阀内装有钢球，超声波液位计，当玻璃管因意外事故而破裂时，钢球在容器内压力作用下自动关闭针型阀通道，以防止容器内介质外流。

　　磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。

　　工作原理

　　电伴热磁浮子液位计基于阿基米德定律，磁性浮子在液体中产生浮力和重力平衡，浮子浮在液面上，当被测容器的液位上升时，液位计测量管中的浮子也随之升降，浮子内的磁钢通过磁耦合驱动测量管外指示器内的磁翻板翻转180°，当液位上升时，磁翻板由白色转为红色，当液位下降时，磁翻板由红色转为白红色，指示器的红、白分界处即为容器内介质液位或界位的实际高度，从而实现液位或界位的显示。普通型以汽白液红来显示液位或界位，高温型以汽白液蓝来显示液位或界位。

　　磁翻板液位计的7个使用注意事项

　　的对超过一定长度（普通型>3米、防腐型>2米）的液位计。

　　磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

　　当配有远传配套仪表时需做到如下几条：

　　应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

　　远传配套仪表上感应面应面向和紧贴主导管；

　　调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；

　　应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；

　　结构用途

　　编辑

　　磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。 磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

　　带颈法兰DN25防腐UYB-005浮球GSK磁翻板液位计
