UQD-80C磁性液位计4-20mADC液位传感器
防腐型磁翻板液位计

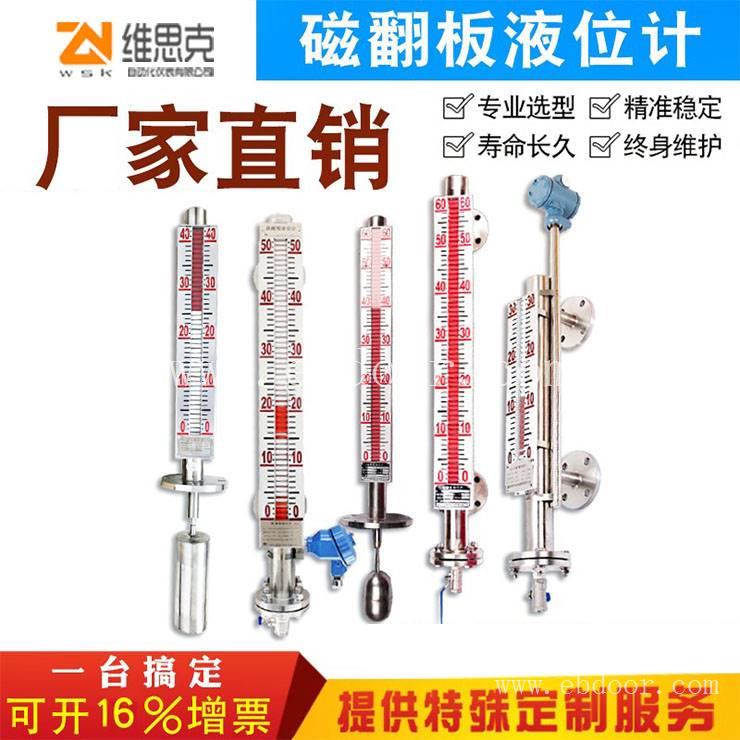

JTUHZ-I型（普通型）磁翻板液位计它的本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。
根据在容器安装位置的不同，提供侧装和顶装两种形式。
根据工作介质不同，提供不锈钢和ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。
磁翻板液位计基本参数
（1）连接法兰中心距离L（mm）：350~15000
（2）介质密度（g/cm3）：0.425~2
（3）操作温度（℃）：-40~450
（4）压力等级（MPa）：0.6，1.0，1.6，2.5，4，6.3
磁翻板液位计结构特点
l基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。
l电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
主要技术参数
安装形式内容侧装式顶装式
安装间距
(测量范围)500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm500,800,1100,1400,1700,
2000,2500,3000mm
工作压力0.6,1.6,2.5,4.0MPa0.6,1.6,2.5MPa
介质密度≥0.5g/cm3≥0.76g/cm3
连接法兰不锈钢法兰20-40(DN20PN4.0)
(GB9119-88)法兰200-25(DN200PN2.5)
(GB9119-88)
ABS法兰20-10(DN20PN1.0)(GB9119-88)法兰200-6(DN200PN0.6)
(GB9119-88)
主体材料ABS(工作压力0.6MPa)1Cr18Ni9T
介质温度-40℃~100℃(ABS:-40℃~80℃)
环境温度-40℃~+70℃
示值误差±10mm
介质粘度≤1st(10-4m/s)
上下限开关
输出1.控制灵敏度:10mm
2.输出接点容量:AC220V2A
3.接点寿命:5×104
电远传连续显示1.精度:±1.5%
2.输出负载:750
3.输出信号:0~10mA输出,220VAC电源
4~20mA输出,24VDC二线制
4.防爆特征iaⅡCT4本质安全型
型号：
JTUHZ翻柱式磁浮子液位计
代码
JTUHZ1111L=□L=□p=□2．型号标记示例：
示例1：JTUHZ-1111L=2500ρ=0.6侧装式,ABS(0.6MPa),基本型,安装间距2500mm,介质密度0.6g/cm3。
