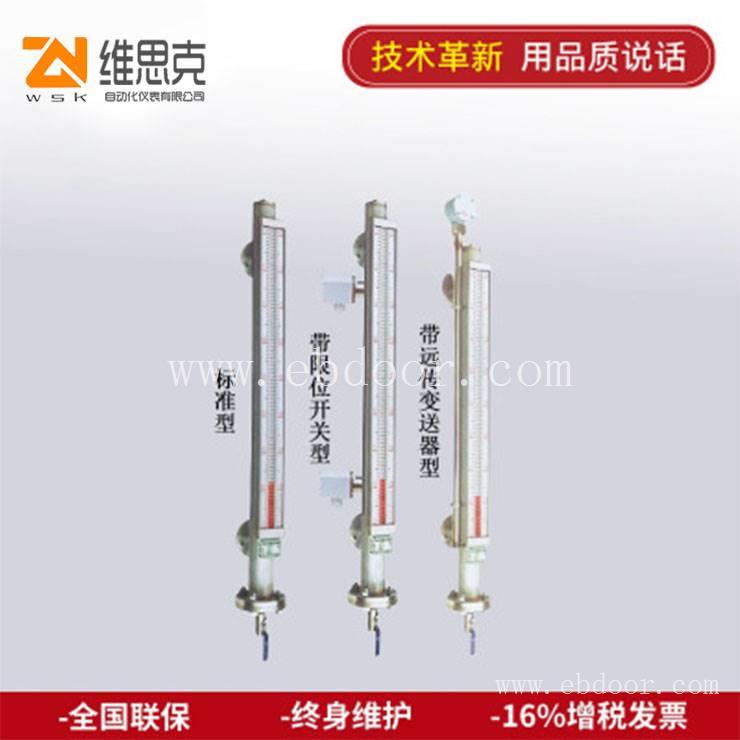

　　磁性浮子式液面计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

　　度。

　　FXAO-磁翻板液位计的正确组装使用及维护

　　编辑

　　1、磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；

　　2、 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；

　　3、磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；

　　4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；

　　5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；

　　6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）；

　　8、 应根据介质情况，不定期清洗主导管清除杂质；

　　9、对超过一定长度（普通型>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；

　　10、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

　　11、当配有远传配套仪表时需做到如下几条：

　　（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

　　（2）、远传配套仪表上感应面应面向和紧贴主导管；

　　（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上；

　　（4）、远传配套仪表与显示仪表或工控机之间的连线单独穿保护管敷设或用屏蔽二芯电缆敷设；

　　（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

　　UHZ系列磁翻板液位计工作原理：

　　主体管通过法兰连接在储液罐上,随着容器内液体的上下变化,带动含磁钢的浮子上下移动,在全封闭的管中,

　　只有浮子随着液体上下移动.在主体管的外部是磁翻柱,1磁翻柱的一半是白色,另一半是红色是用塑料制成.

　　2耐高温是用陶瓷材料制成.磁翻柱轴之间的距离是10mm,随着浮子的上下移 动,浮子内yong久磁体的束性

　　磁场将翻柱推转180℃,从而改变它们的颜色，当浮子上升时，磁翻柱从白色变为红色，当浮子下降时，

　　它们又变为白色，这意味着， 在任何时间。红色或蓝色磁翻柱始终代表着储罐内的液体，而无需外加

　　电源。

　　技术特点：

　　·设计简单、坚固、紧凑

　　·主体管和显示部分在耐压、耐气上是隔离的

　　·可用于测量和显示腐蚀性、易燃性、毒性、强放射性、搅动的、污蚀的液体
