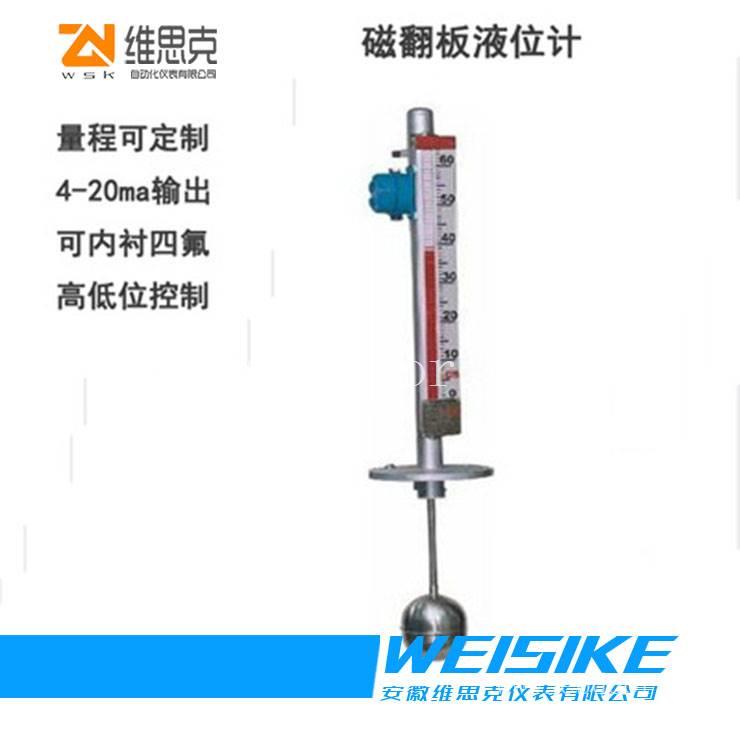

下接线4-20MA信号输出UHM-233远传干簧管磁翻板液位计

　　技术参数编辑

　　测量范围：300～5000㎜（超过5000mm时按特殊情况处理）

　　显示精度：±10mm；

　　工作压力：不锈钢内衬PTFE：≤ 2.5MPa；

　　不锈钢内衬PP：≤

　　介质温度：不锈钢内衬PTFE：-20~200℃；

　　不锈钢内衬PP：-20~90℃

　　介质密度：≥.0.5g/cm3；

　　介质密度差：≥.0.15g/cm3（测量界位）

　　介质粘度： ≤0.4Pa·S；

　　过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，其它标准按实际情况。

　　接液材质： PTFE、PP；（按介质化学性质及使用温度压力选择）；

　　浮子材质： PTFE、PP、不锈钢衬PTFE等。

　　连杆浮球液位计是利用浮球内磁铁随液位变化，来改变连杆内的电阻与干簧管所组成的分压电路，分压信号可经过转换器变成4-20mA或其它不同之标准信号。干簧管的间隙愈小，精度愈高。可配合其他二次表远距离指示，是一种原理简单，可靠性的液位计。

　　干簧管液位计特点：

　　1、 智能电子部件由一块主机板和一块液晶屏组成；

　　2、 可就地按键调整***程和零点；

　　3、 可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；

　　4、 在采用HART协议的分散控制系统中同主机进行双向通讯；

　　5、 带有EEPROM，不因断电丢失数据。

　　结构原理：

　　干簧式液位计由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

　　技术参数：

　　测量范围：0~3500mm

　　供电电压：12~36V DC

　　输出信号：两线制4~20mA.DC叠加数字信号，由

　　 用户选择开方或线性输出；

　　负载电阻：250Ω

　　测量精度：±10mm

　　环境温度：-40~80℃

　　工作温度：-20~120℃

　　公称压力：≤1.6MPa

　　法兰标准：A：JB/T82.1-94(平面法兰)

　　DN100 PN1.6 球φ90

　　B：JB/T82.1-94(平面法兰)

　　DN80 PN0.6 球φ76

　　介质密度：≥0.65g/cm?3

　　介质粘度：≤0.015PaS

　　接液材质：不锈钢

　　防护等级：IP65

　　蒸汽夹套伴热型侧装磁翻板液位计是以浮子为测量元件，磁钢驱动翻柱显示，无需能源，适用于低温到高温，真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。

　　下接线4-20MA信号输出UHM-233远传干簧管磁翻板液位计
