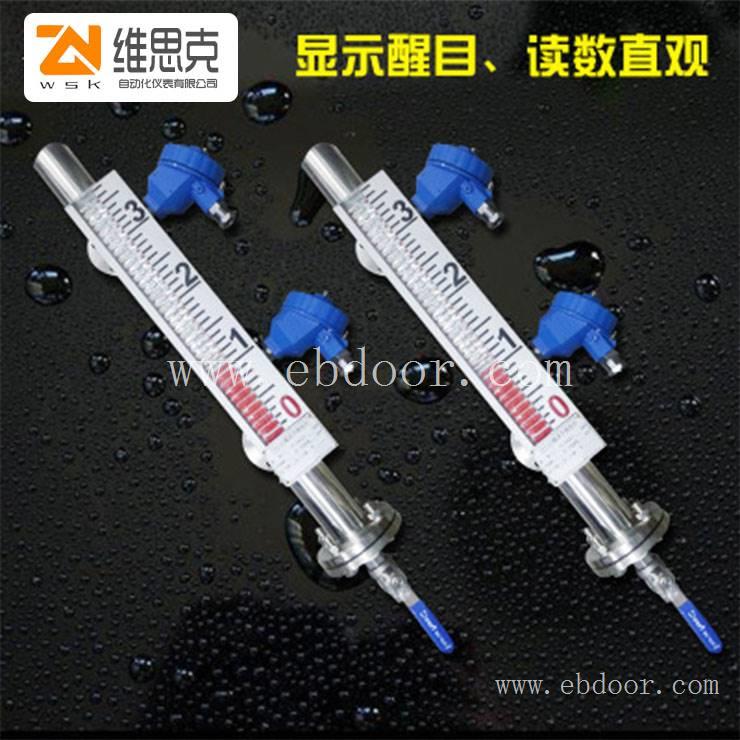

UHC-11C远传重油磁翻板液位计PTFE不锈钢内衬夹套型

　　全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位上、下限报警和控制；选配液位变送器，可将液位信号转换成4～20mADC模拟未准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制。

　　磁敏电子双色液位计（LED液位计）的工作原理在液位计主导管内有一个磁性浮子，浮子根据介质比重设计，浮子内磁钢与容器内液面同一高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。

　　蒸汽夹套型磁翻板液位计属多功能融合为一体仪表。可以称之为防冻型磁翻板液位计,伴热型磁翻板液位计等,它将液位变化传递给现场指示器指示出液位的实际高度。并配有液位报警器和液位远传装置。液位报警器可实现液位上下极限值控制、限位报警和事故联锁。液体远传装置可将液位变化线性地转换成直流4~20mADC的电流信号，实现远距离的液位指示、控制记录。液位计具有隔爆、本质安全防护性能。整机由耐磨材料制成。因此具有耐腐蚀功能。

　　 按此工部HG/T2742标准命名型号为UHZ系列、HG/T21584标准命名型号为UZ系列。

　　蒸汽夹套型磁翻板液位计的结构原理

　　液位报警器由磁性浮子材料通过无触点报警开关，转换成继电器触点输出，并按液位的给定值动作，从而达到液位控制的目的。报警开关装在液位所需控制位置，转换器安装在控制室内。

　　液位远传装置由磁性材料将液位的变化线性地转换成4~20mA的电流信号，传给二次仪表实现液位的远传、测量、控制和记录。

　　液位计由基本型现场指示，液位报警器和液位远传装置三部分组成。

　　基本型是按磁性浮子在液体中受到阿基米德定律向上浮力作用和磁钢同性相斥，异性相吸的原理研制而成。根据上述原理，将液位的线性变化经磁力传递给现场指示器，液位为红色，气相为白色的。

　　UHC-11C远传重油磁翻板液位计PTFE不锈钢内衬夹套型
