　　磁翻板液位计 测量型式 25 侧侧安装式 27 顶部安装式 28 侧顶安装式 29 侧底安装式 26 底部安装式 显示方式 1 双面板式 2 单面板式 3 单带夜光型 4 LED显示型 远传方式 无可省略 L 远传型 防爆形式 O 普通型 G 隔爆型 Z 本安型 F 配安全栅 液位控制 O 无 S （报警）开关

　　防腐型磁翻板液位计

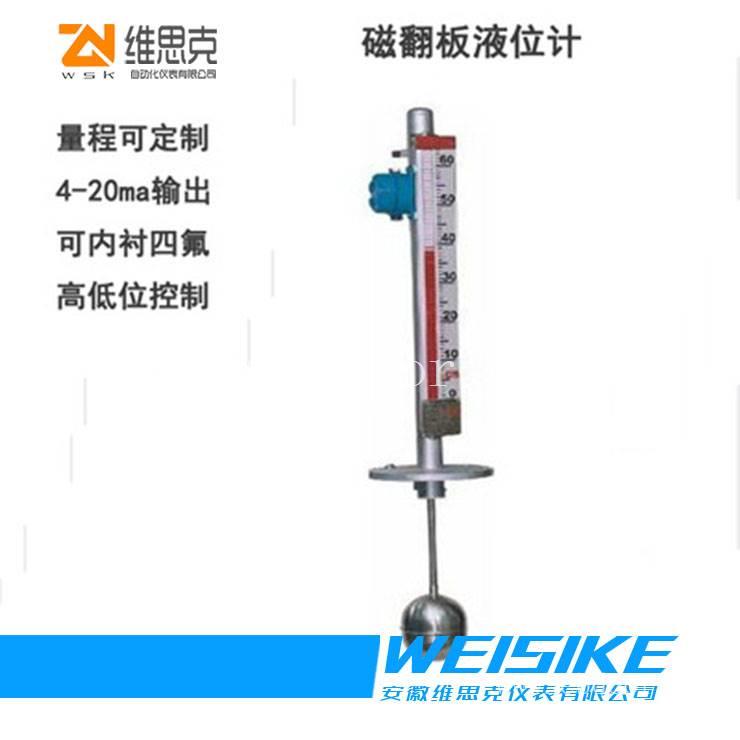

　　JTUHZ-I型（普通型）磁翻板液位计它的本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。

　　 根据在容器安装位置的不同，提供侧装和顶装两种形式。

　　根据工作介质不同，提供不锈钢和ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。

　　磁翻板液位计基本参数

　　（1）连接法兰中心距离L（mm）：

　　（2）介质密度（g/cm3）：

　　（3）操作温度（℃）：

　　（4）压力等级（MPa）：0.6，1.0，1.6，2.5，4，

　　磁翻板液位计结构特点

　　l基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。

　　l上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。

　　电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

　　 主要技术参数

　　安装形式内容侧装式顶装式

　　安装间距

　　(测量范围

　　工作压力

　　介质密度≥0.5g/cm3≥

　　连接法兰不锈钢法兰

　　(GB9119-88)法兰

　　ABS法兰20-10(DN20PN1.0)(GB9119-88)法兰

　　主体材料ABS(工作压力

　　介质温度-40℃~100℃(ABS:-40℃~80℃

　　环境温度-40℃~+70℃

　　示值误差±

　　介质粘度≤

　　上下限开关

　　输出1.控制灵敏度

　　2.输出接点容量

　　3.接点寿命:5×

　　电远传连续显示1.精度:±

　　2.输出负载

　　3.输出信号:0~10mA输出,220VAC电源

　　4~20mA输出,24VDC二线制

　　4.防爆特征iaⅡCT4本质安全型

　　型号：

　　JTUHZ翻柱式磁浮子液位计

　　代码

　　□L=□p=□2．型号标记示例：

　　示例1：JTUHZ-1111L=2500ρ=0.6侧装式,ABS(0.6MPa),基本型,安装间距2500mm,介质密度0.6g/cm3。

　　示例2：JTUHZ-2232□L=2500L1=3000ρ=0.5顶装式,不锈钢(2.5MPa),带上、下限开关输出,测量范围2500mm.安装深度3000mm,介质密度0.5g/cm3。
