　　顶装式远传磁翻板液位计适合各种地下储罐及侧面不宜开口的容器的液位测量。产品可以做到高密封、防泄漏，由于液体介质与指示器完全隔离，测量液位非常安全、可靠、耐用。

　　技术参数：

　　1. 测量范围：根据用户要求，0-6000mm。

　　2. 翻版（柱）间距：10mm

　　3. 介质压力：10Mpa

　　4. 介质粘度：≤10-4m2/S

　　5. 介质温度：-40℃~400℃

　　6. 介质比重：≥0.35g/cm3

　　7. 测量管体材质：根据用户要求和介质需要：PP, PVC,304不锈钢, 316不锈钢，或其他防腐处理。

　　8. 过程连接：法兰 顶装法兰一般大于DN80，测量长度越大，则法兰越大。

　　9. 用户需要的其他要求，需和技术人员沟通。

　　原理

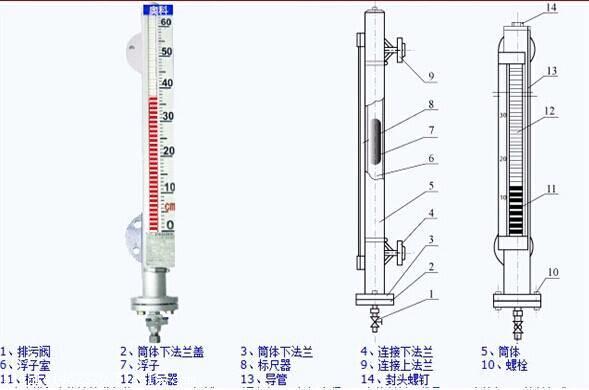

　　顶装远传磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。并配远传变送器、报警（控制）开关，将现场数据传送至二次显示表或DCS系统。

　　带报警开关磁翻板液位计_高低位上下限报警磁翻板液位计_限位开关报警

　　公司生产的带报警磁翻板液位计是基本型（分为侧装式和顶装式两种）与4-20mA远传变送器两部分的组合即可实现液位报警及控制功能。SCUHZ型高低位上下限报警磁翻板液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。

　　而上图中右侧显示的是 配对报警开关，开关量输出，一般连接继电器控制阀门开和闭的；

　　上图中左边的是基本型捆绑4-20mA远传变送器（特殊定制可以携带HART协议功能），这种远传一般是接数字显示报警仪，可以远传显示到控制室内显示液位（数字显示报警仪可以安装在室内，与液位计上的远传变送器通过屏蔽线缆连接）且有的时候可以通过数显表连接自动电动电磁阀控制阀门开和关，也可以选择4-20mA输入开关量输出的数字显示仪表连接继电器控制泵阀全开或全闭；如果有的客户把数字显示报警仪放到现场，可能听不到本来就很小声的报警，这个时候需要配套旋转式声光报警器频闪警示灯。

　　公司生产的带报警磁翻板液位计的控制与报警是通过干簧管或水银触点开关，根据液位的给定值动作，从而达到液位报警、控制和事故连锁的目的。

　　带报警磁翻板液位计的技术参数
