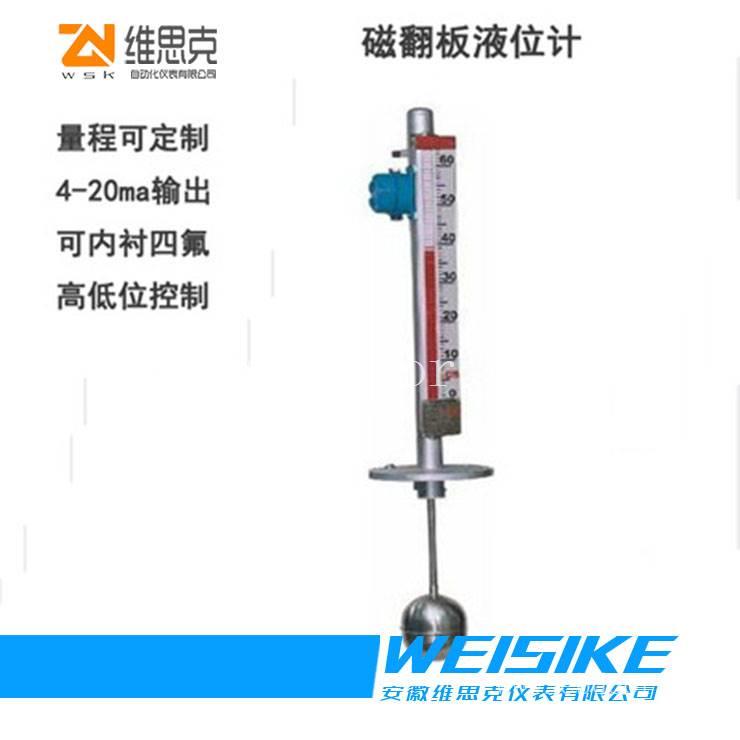

磁力翻板液位计UHM-003B触点容量250vac本安型

　　磁敏电子双色液位计（LED液位计）的技术参数公称压力：0.6、1.0、1.6、2.5、4.0、6.4、介质温度：—

　　介质密度：≥

　　过程连接：多种尺寸和等级的凸面、凹凸面、榫槽面法兰；法兰材质：碳钢、不锈钢法兰安装中心距：普通型：L=500—5000mm（大于5000mm可协商订货）显示范围：等于法兰中心距传感器材质：304、316，PP，玻璃钢，304内衬聚四氟乙烯磁浮子材质：304、316、钛合金显示颜色：汽红、液绿

　　电源电压：AC36V或

　　输出信号：4～20mA标准信号

　　适用介质：水、蒸汽、酸、碱、油、氨、苯

　　安装使用：

　　、本产品须垂直安装，偏差为≤3o，通过法兰与容器连接、液位计周围20cm距离内不得有铁、磁性物质、将传感器与所测容器连接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通、接通电源AC220V（或AC36V），此时液位计显示应为全红、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电站锅炉），必须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。

　　液位显示调整：把容器液位上升至正中，上下移动本液位计显示盒与之相符，左右移动调至便于观察的方位，然后将上下固定环拧紧，即可投入使用。

　　该液位控制开关以捆绑的形式固定在UHZ型磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出，若是BJB-25型或GBJB-25型还能将引信号保持，直到返回感应信号到达时才释放，因此可方便地与各类仪表配套使用，从而达到控制及报警的目的。每个磁翻板液位计配多个报警开关。

　　玻璃管液位计的结构原理

　　仪表在上下阀上都装有G3/4'或M27×1.5的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃管可直接显示容器内液位的高度。

　　仪表在上下阀内都装有钢球，当玻璃管因意外事故破裂时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可防止容器内的液体继续外流。

　　在仪表的阀端装有阻塞孔螺钉，可供取样时用，或在检修时放出仪表中的残留液体时用。
