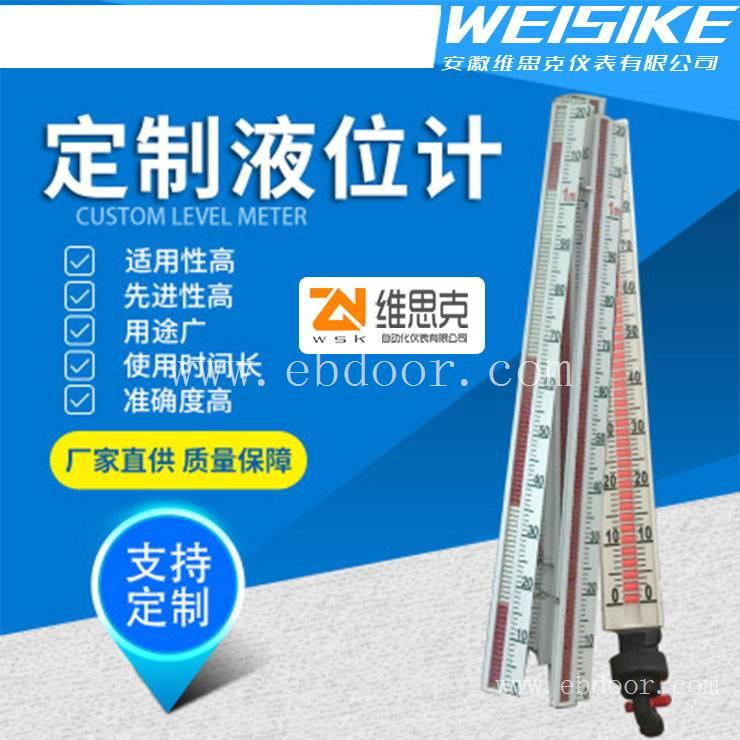

高压磁翻板液位计UHK-9A侧装8.0PN高压储罐DN40法兰连接

　　如果发现指示器翻板排列杂乱无章，可在安装前用随货磁铁对准翻板自上而下移动，使翻板排列整齐。

　　当翻板排列整齐并且浮子以下为红色而以上为白色时，说明校准完整，可进水或移动浮子观察翻板的变化。

　　远传变送器输出值的校准

　　按照传感器接线图接线，注意24V的正负

　　缓慢进水，使翻板正好翻到标尺的零位（或用户事先设定好的位置），调节零位电位器，使电流输出为缓慢进水，使翻柱正好翻到标尺的满度（或用户事先设定好的位置），调节满度电位器，使电流输出正好为重复以上步骤，直到输出准确为止。一般出厂均为已调整过，用户无需再调。如需调节，一般调节2至3遍即可。

　　应液位计磁性翻柱液位计磁翻柱液位计价格

　　－A1H【金属标准型】1.上端：管帽

　　下端：双法兰和1/2″PT塞头

　　接续规格：DN20.PN1.0（法兰

　　法兰中心距离：Min:0.3m（C－

　　－

　　耐压：10kg/cm?（Max.25kg/cm?）

　　操作温度：-30℃～400℃

　　本体管：？57×

　　材质：

　　磁翻板液位计安装于桶槽外的延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。

　　 在桶槽的外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装有与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻转，磁性色片颜色会由白色翻为红色，以指示实际液面高度。

　　☆适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。☆加装液位传送器及磁性开关，不须停机可随时安装或调整。

　　每10mm加一不同颜色的色片，使液位容易辨识。

　　若电源中断，现场磁性开关亦不受影响，准确性高。

　　适用于布料染色整设备、废水处理、发电厂、化工设备、热锅炉和石化工业等。

　　高压磁翻板液位计UHK-9A侧装8.0PN高压储罐DN40法兰连接
