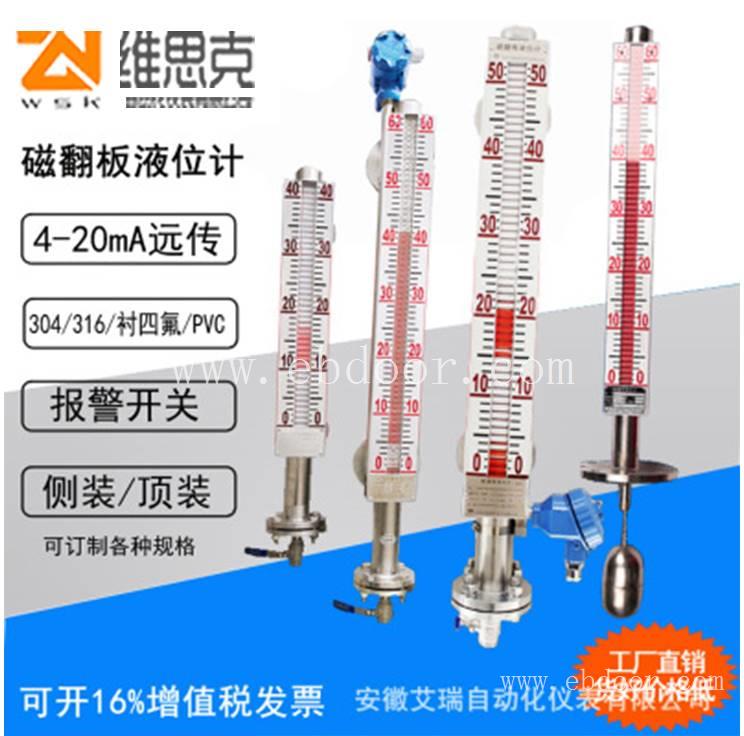

采用HART协议远传浮球磁翻板液位计UHC-517

　　磁翻板液位计太长了怎么办？

　　 对超过一定长度的，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；当配有远传配套仪表时需做到如下几条：远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线单独穿保护管敷设或用屏蔽二芯电缆敷设；应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；远传配套仪表上感应面应面向和紧贴主导管；接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

　　安装

　　编辑

　　主体周围不容许有导磁体靠近否则直接影响液位计准确工作。因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。

　　磁翻板液位计测量采用的方式和故障排除

　　 测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单 元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换 成4~20mA电流信号输出。

　　UHZ-58/CFPP7 UHZ-58/CFPP8 UHZ-58/CFPP9 UHZ-58/CFPP10 UHZ-58/CFPP11 UHZ-58/CFPP12 UHZ-58/CFPP13 UHZ-58/CFPP14 UHZ-58/CFPP15

　　UHZ-58/CFPP16 UHZ-58/CFPP17 UHZ-58/CFPP18 UHZ-58/CFPP19 UHZ-58/CFPP20 UHZ-58/CFPP21 UHZ-58/CFPP22 UHZ-58/CFPP23 UHZ-58/CFPP24 UHZ-58/CFPP25 UHZ-58/CFPP26 UHZ-58/CFPP27 UHZ-58/CFPP28 UHZ-58/CFPP29 UHZ-58/CFPP30 UHZ-58/CFPP31 UHZ-58/CFPP32 UHZ-58/CFPP33 UHZ-58/CFPP34 UHZ-58/CFPP35 UHZ-58/CFPP36 UHZ-58/CFPP37 UHZ-58/CFPP38 UHZ-58/CFPP39 UHZ-58/CFPP40 UHZ-58/CFPP41 UHZ-58/CFPP42 UHZ-58/CFPP43 UHZ-58/CFPP44 UHZ-58/CFPP45 UHZ-58/CFPP46 UHZ-58/CFPP47 UHZ-58/CFPP48 UHZ-58/CFPP49

　　特点：

　　 、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。

　　 、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高。

　　、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全 双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。

　　、耐振动性能好，能适应液位波动大的情况下工作 结构简单，安装方便，维护费用低。

　　、带精美的磁钢校正器，现场随意校调技术参数。

　　测量范围：8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。 工作压力：0.6；1.0；2.5；4.0；6.4；

　　工作温度：120℃；G：200℃；H：450℃

　　精确度:±

　　介质密度: 0.5～

　　介质密度差: ≥150kg/m3(测量界位

　　环境振动：频率≤25Hz 振幅≤

　　跟随速度： ≤

　　介质粘度： ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计 。

　　过程连接：旁路侧面安装法兰:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。

　　开关选项：可选择普通型、防爆型

　　变送器选项：可选干簧管液位变送器、可选磁致伸缩液位变送器、可选全智能带表显示液位变送器

　　敲击手压法

　　 经常会遇到仪器运行时好时坏的现象，这种现象绝大多数是由于接触不良或虚焊造成的。对于这种情况可以采用敲击与手压法。
