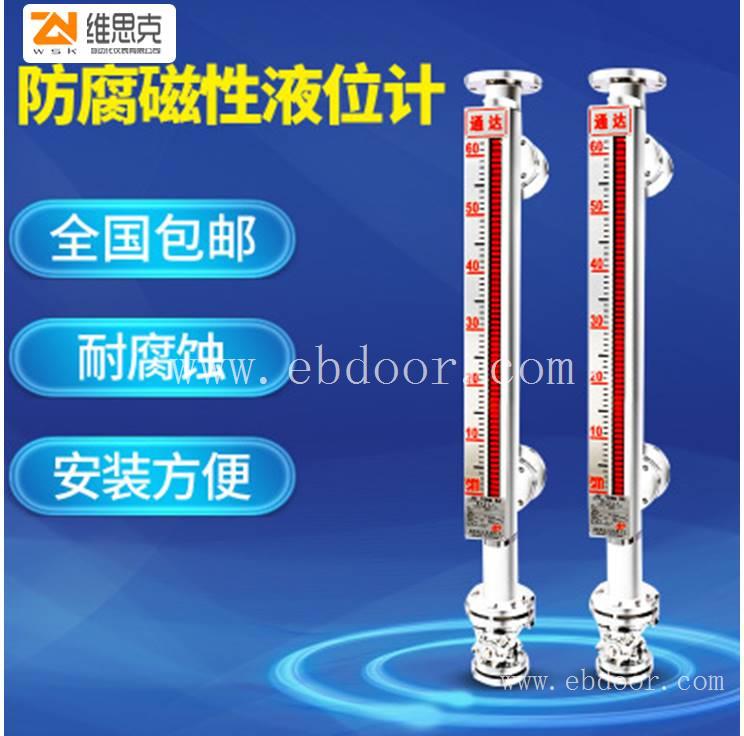

维思克防爆UHZ-52PCV侧装远传磁浮子液位计

　　用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

　　技术参数编辑

　　测量范围：300～5000㎜（超过5000mm时按特殊情况处理）

　　显示精度：±10mm；

　　工作压力：不锈钢内衬PTFE：≤ 2.5MPa；

　　不锈钢内衬PP：≤

　　介质温度：不锈钢内衬PTFE：-20~200℃；

　　不锈钢内衬PP：-20~90℃

　　介质密度：≥.0.5g/cm3；

　　介质密度差：≥.0.15g/cm3（测量界位）

　　介质粘度： ≤0.4Pa·S；

　　过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，其它标准按实际情况。

　　接液材质： PTFE、PP；（按介质化学性质及使用温度压力选择）；

　　浮子材质： PTFE、PP、不锈钢衬PTFE等。

　　连杆浮球液位计是利用浮球内磁铁随液位变化，来改变连杆内的电阻与干簧管所组成的分压电路，分压信号可经过转换器变成4-20mA或其它不同之标准信号。干簧管的间隙愈小，精度愈高。可配合其他二次表远距离指示，是一种原理简单，可靠性的液位计。

　　产品特点

　　1.机构简单、安装方便、使用寿命

　　2.不受蒸汽、泡沫、液体挥发性气体影响

　　3.指示机构与被测介质完全隔离，密封性好，使用安全

　　4.耐高温，耐温达280℃，并可适用多种腐蚀性介质

　　5.多种材质可以选择，适合多种场合使用

　　6.性能稳定可靠，抗干扰能力强

　　测量原理

　　连杆浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响，液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（干簧管）作用，使串联入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。

　　该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（4-20mA）信号，同时配合其他转换器，输出电压信号或者开关信号（也可以按照客户需求转换器由公司配送）。从而实现电学信号的远程传输、分析。

　　应用范围

　　连杆浮球液位计几乎可以适用与各种工业自动化过程控制中的液位测量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

　　浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上，浮球根据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

　　浮球液位计是根据阿基米德浮力原理设计的，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧管受磁性吸合，从而使传感器内电阻成线性变化，再由转换器将这个阻值的变化转换成4mA～20mA标准直流信号输出，实现液面的远距离检测和控制。
