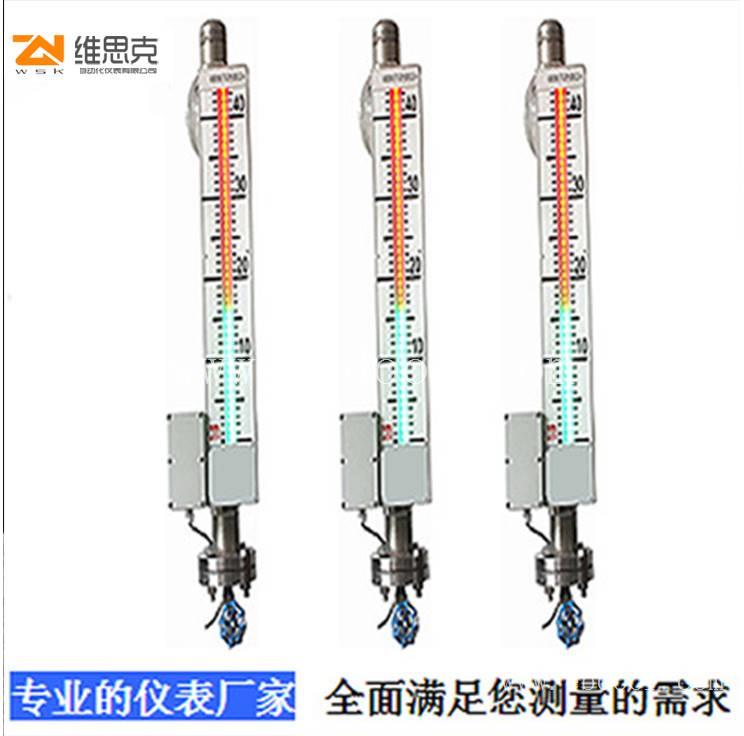

耐温-30至300度304不锈钢材质WSK-UHZ02浮子磁翻板液位计

　　安装使用：

　　 、本产品须垂直安装，偏差为≤3o，通过法兰与容器连接、液位计周围20cm距离内不得有铁、磁性物质、将传感器与所测容器连接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通、接通电源AC220V（或AC36V），此时液位计显示应为全红、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电站锅炉），必须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。

　　、液位显示调整：把容器液位上升至正中，上下移动本液位计显示盒与之相符，左右移动调至便于观察的方位，然后将上下固定环拧紧，即可投入使用。

　　该液位控制开关以捆绑的形式固定在UHZ型磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出，若是BJB-25型或GBJB-25型还能将引信号保持，直到返回感应信号到达时才释放，因此可方便地与各类仪表配套使用，从而达到控制及报警的目的。每个磁翻板液位计配多个报警开关。

　　WSK-UHZ01 WSK-UHZ02 WSK-UHZ03 WSK-UHZ04 WSK-UHZ05 WSK-UHZ06 WSK-UHZ07 WSK-UHZ08 WSK-UHZ09 WSK-UHZ010 WSK-UHZ011 WSK-UHZ12 WSK-UHZ13 WSK-UHZ14 WSK-UHZ15 WSK-UHZ16 WSK-UHZ17 WSK-UHZ18 WSK-UHZ19 WSK-UHZ20 WSK-HZ03 WSK-HZ03 WSK-HZ044 WSK-HZ05 WSK-HZ036 WSK-HZ07 WSK-HZ08 WSK-HZ09 WSK-HZ010 WSK-HZ11 WSK-HZ12 WSK-HZ13 WSK-HZ14 WSK-HZ115 WSK-HZ03 WSK-HZ04 WSK-HZ05 WSK-HZ06 WSK-HZ07 WSK-HZ08 WSK-HZ09

　　玻璃管液位计的结构原理

　　 仪表在上下阀上都装有G3/4'或M27×1.5的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃管可直接显示容器内液位的高度。

　　仪表在上下阀内都装有钢球，当玻璃管因意外事故破裂时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可防止容器内的液体继续外流。

　　在仪表的阀端装有阻塞孔螺钉，可供取样时用，或在检修时放出仪表中的残留液体时用。

　　顶装磁翻板液位计工作原理

　　该液位计由本体（由上、下导管组成）、翻板箱（由红、白双色磁性小翻板组成）、浮子（由磁体、顶杆、浮筒组成）以及液位变送器等组成，其结构如图所示。工作原理为：容器内的浮筒（按不同介质和压力针对研制），在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动并用红、白颜色来指示液面高度，同时液位变送器将液位信号传送至控制中心进行液位指示和控制，也可通过计算机进行集中监控。
