玻璃管液位计厂家UHZ-54螺纹接头G3压力1.0MPa
玻璃管液位计的结构原理
仪表在上下阀上都装有G3/4'或M27×1.5的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃管可直接显示容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃管因意外事故破裂时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可防止容器内的液体继续外流。
在仪表的阀端装有阻塞孔螺钉，可供取样时用，或在检修时放出仪表中的残留液体时用磁翻液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。
旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。

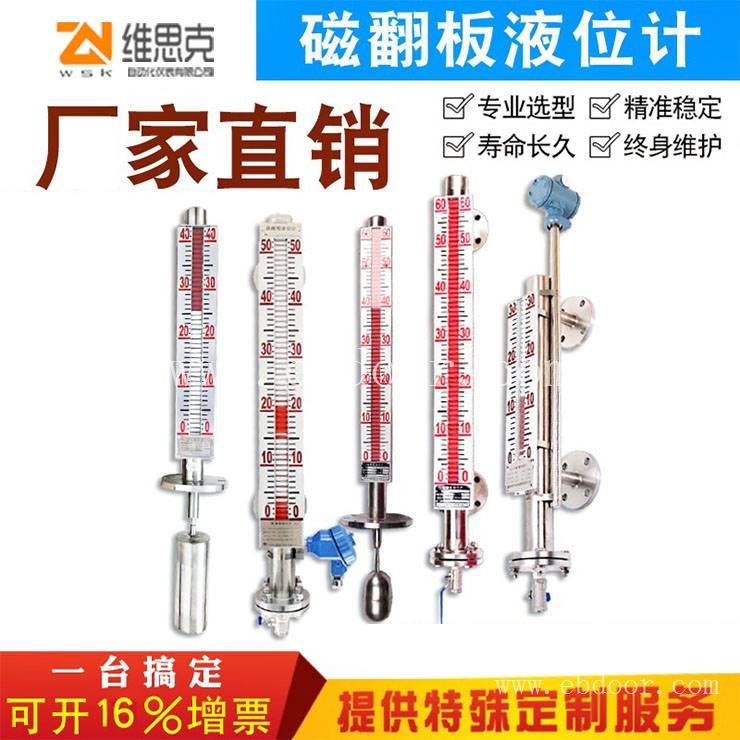

该液位计是具有可靠的安全性仪表。液位计是根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°。液位上升，翻柱由白色转为红色；液位下降，翻柱转为白色，指示器红、白界位处为容器内介质液位的实际高度，从而实现液位指示。
UHZ-58/CG/A54 UHZ-58/CG/A55 UHZ-58/CG/A56 UHZ-58/CG/A57 UHZ-58/CG/A58 UHZ-58/CG/A59 UHZ-58/CG/A60 UHZ-58/CG/A61 UHZ-58/CG/A62 UHZ-58/CG/A63 UHZ-58/CG/A64 UHZ-58/CG/A65 UHZ-58/CG/A66 UHZ-58/CG/A67 UHZ-58/CG/A68 UHZ-58/CG/A69 UHZ-58/CG/A70 UHZ-58/CG/A71 UHZ-58/CG/A72 UHZ-58/CG/A80 UHZ-58/CG/A81 UHZ-58/CG/A82 UHZ-58/CG/A83 UHZ-58/CG/A84 UHZ-58/CG/A85 UHZ-58/CG/A86 UHZ-58/CG/A87 UHZ-58/CG/A88 UHZ-58/CG/A89 UHZ-58/CG/A90 UHZ-58/CG/A91 UHZ-58/CG/A92 UHZ-58/CG/A93 UHZ-58/CG/A94
主体周围不容许有导磁体靠近否则直接影响液位计准确工作。因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。
磁翻板液位计测量采用的方式和故障排除
测量液体时采用顶装或旁通管侧装方式。磁翻柱主体外加装翻柱液位指示器、液位开关及液位变送器。磁单元置于浮球内部或通过顶杆与浮球相连，当浮球连带磁单 元随液位变化时，使磁性色块（磁翻板）翻转；磁性液位开关在对应液位点动作；同时液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换 成4~20mA电流信号输出。
特点
、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。
、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高。
、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全 双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。
、耐振动性能好，能适应液位波动大的情况下工作 结构简单，安装方便，维护费用低。
、带精美的磁钢校正器，现场随意校调技术参数。
磁翻板液位计的7个使用注意事项
对超过一定长度（普通型>3米、防腐型>2米）的液位计。
磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；当配有远传配套仪表时需做到如下几条：
应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；远传配套仪表上感应面应面向和紧贴主导管；
调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；工业现场测量仪表（如物位、压力、温度、流量、角度等测量仪表）普遍采用二线制4-20mA输出方式来向控制中心传送现场测量结果。磁翻板液位计变送器就是把现场液位高度通过4~20mA电流来模拟传输至控制中心，即变送器将具体液位量值转换成模拟量电信号传输到远处控制室或显示设备上。工业上，用4~20mA电流来传输模拟量已经被广泛采用。那么磁翻板液位计变送器二线制4-20mA输出方式的传输距离到底有多远呢？
