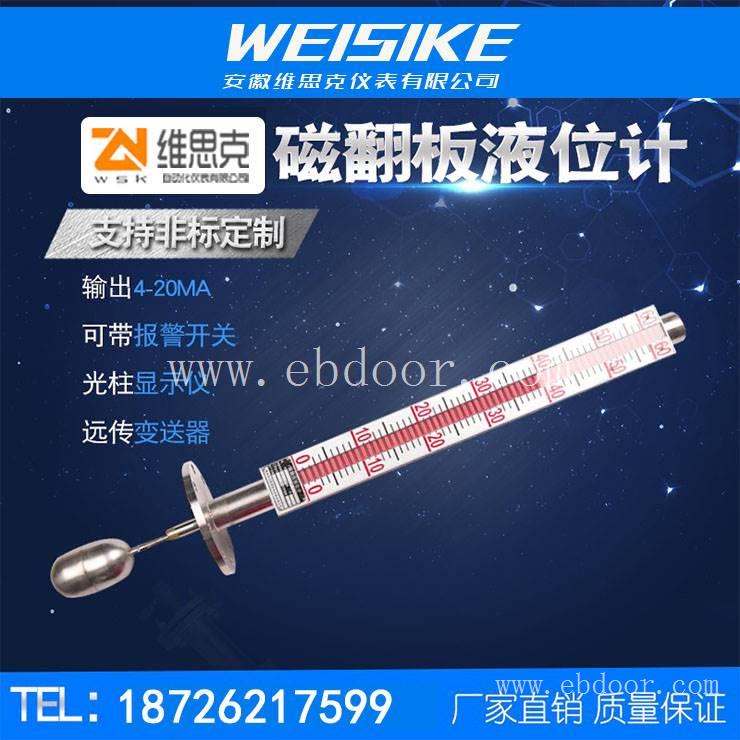

侧装磁翻板液位计UHZ-518C法兰接口DN20
此链接规格为：测量长度（即法兰中心距）为：300mm-1000mm（此范围可扩大，价格另议），远传型，接液材质为304不锈钢（可选316不锈钢或内衬PTFE材质，价格另议）
具体要求可客服！
可选配液位开关，实现液位上下限报警和控制。
可选配液位变送传感器，将液位信号转换成二线制（4-20mA）标准信号，实现远距离检测，指示记录与控制。
该系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
液位计安装示意图
技术参数与要求
UHC-517液位计选型
UHC-517C尺寸及技术参数
一直在学习，一直在进步，学习外国仪器仪表设备的先进技术，再在这个基础上自己研发新技术，结合客户的要求创新产品，达到客户的需求，满足客户的要求，追求质量上的完美，技术上的突破。
UHZ-58/CFPP32 UHZ-58/CFPP33 UHZ-58/CFPP34 UHZ-58/CFPP35 UHZ-58/CFPP36 UHZ-58/CFPP37 UHZ-58/CFPP38 UHZ-58/CFPP39 UHZ-58/CFPP40 UHZ-58/CFPP41 UHZ-58/CFPP42 UHZ-58/CFPP43 UHZ-58/CFPP44 UHZ-58/CFPP45 UHZ-58/CFPP46UHZ-58/CFPP47 UHZ-58/CFPP48 UHZ-58/CFPP49 UHZ-58/CFPP50 UHZ-58/CFPP51 UHZ-58/CFPP52 UHZ-58/CFPP53 UHZ-58/CFPP54 UHZ-58/CFPP55 UHZ-58/CFPP56 UHZ-58/CFPP57 UHZ-58/CFPP58 UHZ-58/CFPP59 UHZ-58/CFPP60 UHZ-58/CFPP61
液位计使用注意事项：
首先要确认工作环境，液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。
其次是安装方式，液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。
zui后，液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
另外还需要注意两点：*，关于液位计的运输，因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过程中不伎浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。
第二，操作时要注意步骤，液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
根据介质情况，可定期找开排污法兰清洗主体管沉淀物质，延长液位计的使用寿命减少使用故障。
防爆干簧管液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。
防爆干簧管液位计特点：
1、 智能电子部件由一块主机板和一块液晶屏组成；
2、 可就地按键调整***程和零点；
3、 可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；
4、 在采用HART协议的分散控制系统中同主机进行双向通讯；
5、 带有EEPROM，不因断电丢失数据。
结构原理：
干簧式液位计由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。
技术参数：
测量范围：0~3500mm
供电电压：12~36V DC
输出信号：两线制4~20mA.DC叠加数字信号，
由用户选择开方或线性输出；
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94(平面法兰)
DN100 PN1.6 球φ90
B：JB/T82.1-94(平面法兰)
DN80 PN0.6 球φ76
介质密度：≥0.65g/cm?3
介质粘度：≤0.015PaS
接液材质：不锈钢
防护等级：IP65
