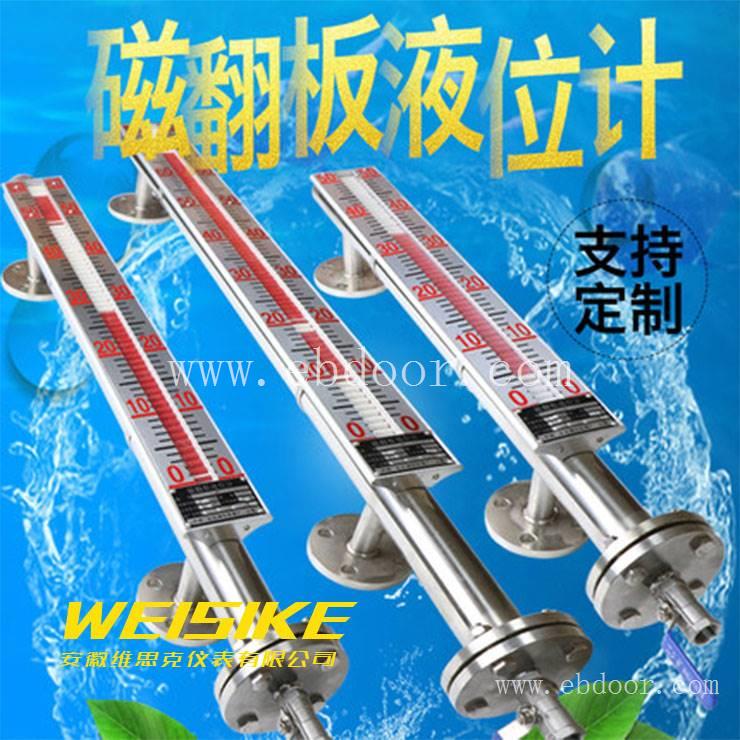

螺纹M27UHZ-59/CF高压翻板液位计

　　各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。

　　UHZ 磁翻板液位计 测量型式 25 侧侧安装式 27 顶部安装式 28 侧顶安装式 29 侧底安装式 26 底部安装式 显示方式 1 双面板式 2 单面板式 3 单带夜光型 4 LED显示型 远传方式 无可省略 L 远传型 防爆形式 O 普通型 G 隔爆型 Z 本安型 F 配安全栅 液位控制 O 无 S （报警）开关

　　防腐型磁翻板液位计

　　 JTUHZ-I型（普通型）磁翻板液位计它的本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。

　　根据在容器安装位置的不同，提供侧装和顶装两种形式。

　　根据工作介质不同，提供不锈钢和ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。

　　磁翻板液位计基本参数

　　 连接法兰中心距离L（mm）：350~15000

　　介质密度（g/cm3）：0.425~2

　　操作温度（℃）：-40~450

　　压力等级（MPa）：0.6，1.0，1.6，2.5，4，6.3

　　磁翻板液位计结构特点

　　 l基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。

　　l上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。

　　UHZ-58/CFPP46UHZ-58/CFPP47 UHZ-58/CFPP48 UHZ-58/CFPP49 UHZ-58/CFPP50 UHZ-58/CFPP51 UHZ-58/CFPP52 UHZ-58/CFPP53 UHZ-58/CFPP54 UHZ-58/CFPP55 UHZ-58/CFPP56 UHZ-58/CFPP57 UHZ-58/CFPP58 UHZ-58/CFPP59 UHZ-58/CFPP60 UHZ-58/CFPP61 UHZ-58/CFPP62 UHZ-58/CFPP63 UHZ-58/CFPP64 UHZ-58/CFPP65 UHZ-58/CFPP66 UHZ-58/CFPP67 UHZ-58/CFPP68 UHZ-58/CFPP69 UHZ-58/CFPP70 UHZ-58/CFPP71 UHZ-58/CFPP72 UHZ-58/CFPP73 UHZ-58/CFPP74 UHZ-58/CFPP75 UHZ-58/CFPP76 UHZ-58/CFPP77 UHZ-58/CFPP78 UHZ-58/CFPP79 UHZ-58/CFPP80 UHZ-58/CFPP81 UHZ-58/CFPP82 UHZ-58/CFPP83 UHZ-58/CFPP84 UHZ-58/CFPP85 UHZ-58/CFPP86 UHZ-58/CFPP87 UHZ-58/CFPP88

　　l电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

　　主要技术参数

　　安装形式内容侧装式顶装式

　　安装间距

　　(测量范围)500,800,1100,1400,1700,

　　 2000,2500,3000,3500,4000,

　　 4500,5000,5500,6000mm500,800,1100,1400,1700,

　　 2000,2500,3000mm

　　工作压力0.6,1.6,2.5,4.0MPa0.6,1.6,2.5MPa

　　介质密度≥0.5g/cm3≥0.76g/cm3

　　连接法兰不锈钢法兰20-40(DN20PN4.0)

　　(GB9119-88)法兰200-25(DN200PN2.5)

　　(GB9119-88)

　　ABS法兰20-10(DN20PN1.0)(GB9119-88)法兰200-6(DN200PN0.6)

　　(GB9119-88)

　　主体材料ABS(工作压力0.6MPa)1Cr18Ni9T

　　 介质温度-40℃~100℃(ABS:-40℃~80℃)

　　环境温度-40℃~+70℃

　　示值误差±10mm

　　介质粘度≤1st(10-4m/s)

　　上下限开关

　　输出1.控制灵敏度:10mm

　　2.输出接点容量:AC220V2A

　　3.接点寿命:5×104

　　电远传连续显示1.精度:±1.5%

　　2.输出负载:750

　　3.输出信号:0~10mA输出,220VAC电源

　　4~20mA输出,24VDC二线制

　　4.防爆特征iaⅡCT4本质安全型

　　型号：

　　JTUHZ翻柱式磁浮子液位计

　　代码

　　JTUHZ1111L=□L=□p=□2．型号标记示例：

　　示例1：JTUHZ-1111L=2500ρ=0.6侧装式,ABS(0.6MPa),基本型,安装间距2500mm,介质密度0.6g/cm3。

　　示例2：JTUHZ-2232□L=2500L1=3000ρ=0.5顶装式,不锈钢(2.5MPa),带上、下限开关输出,测量范围2500mm.安装深度3000mm,介质密度0.5g/cm3。

　　 定货须知

　　l定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。

　　l用户如使用JB及HG法兰或或其它规格的法兰时可专门提出,我厂专业人员将协助您选型或为您设计制造特殊产品。
