液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。加装限位开关实现液位报警与控制。加装液位变送器实现标准信号输出供显示与控制。

　　三、产品特点

　　系列磁浮子翻柱液位计的零部件采用1Cr18Ni9Ti、316L、304不锈钢内衬PTFE、PVC、PP等材料及进口元件，具有的可靠、稳定及抗腐蚀性能。其特点十分显着：

　　设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长年在户内、外安装使用；测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；工作压力范围宽，耐压从真空到42Mpa；防腐性≤2.5Mpa；工作温度范围宽，适用于从-160～+450℃；广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；各型号均可选配磁性报警开关，实现高低液位自动控制或报警；各型号均可选配4～20mADC液位传感器，实现远距离集中测量与控制。

　　全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位上、下限报警和控制；选配液位变送器，可将液位信号转换成4～20mADC模拟未准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制。

　　螺纹M27*1.5防腐玻璃管液位计UFZ-46公称压力1.0MPa

　　 UHZ-58/CFPP68 UHZ-58/CFPP69 UHZ-58/CFPP70 UHZ-58/CFPP71 UHZ-58/CFPP72 UHZ-58/CFPP73 UHZ-58/CFPP74 UHZ-58/CFPP75 UHZ-58/CFPP76 UHZ-58/CFPP77 UHZ-58/CFPP78 UHZ-58/CFPP79 UHZ-58/CFPP80 UHZ-58/CFPP81 UHZ-58/CFPP82 UHZ-58/CFPP83 UHZ-58/CFPP84 UHZ-58/CFPP85 UHZ-58/CFPP86 UHZ-58/CFPP87 UHZ-58/CFPP88 UHZ-58/CFPP89 UHZ-58/CFPP90 UHZ-58/CFPP91 UHZ-58/CFPP92 UHZ-58/CFPP93 UHZ-58/CFPP94 UHZ-58/CFPP95 UHZ-58/CFPP97 UHZ-58/CFPP98 UHZ-58/CFPP99

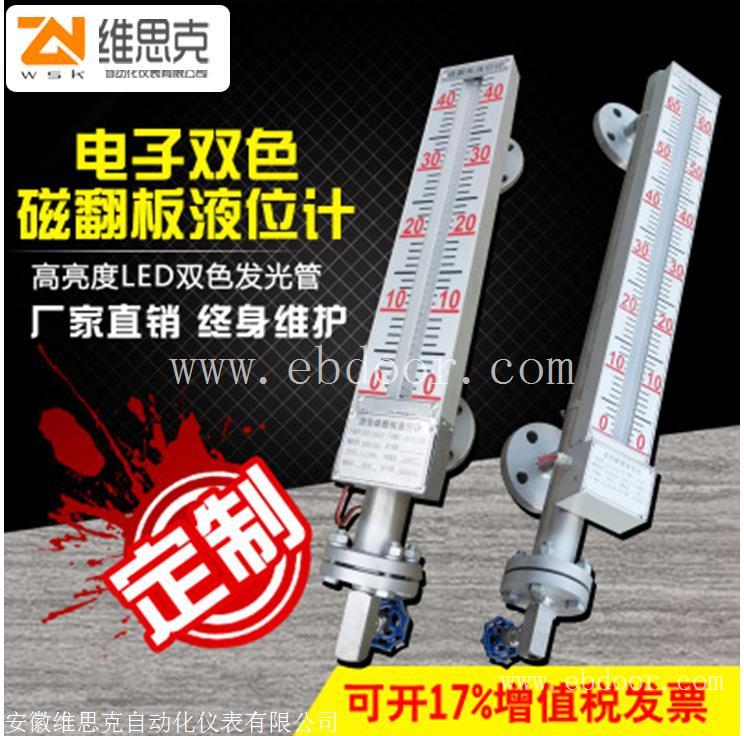

　　磁敏电子双色液位计（LED液位计）的工作原理在液位计主导管内有一个磁性浮子，浮子根据介质比重设计，浮子内磁钢与容器内液面同一高度，液位LED显示标尺内装有半导体磁敏传感器，并和LED发光模块上下有序排列，与磁场相对应的半导体磁敏传感器受磁，触发相应的数字电路，液位以上LED红色显示，液位以下LED绿色显示，红色显示汽相，绿色显示液相，红绿交界处就是容器内的实际液位，液绿汽红，一目了然。

　　磁敏电子双色液位计（LED液位计）的技术参数公称压力：0.6、1.0、1.6、2.5、4.0、6.4、介质温度：—

　　介质密度：≥

　　过程连接：多种尺寸和等级的凸面、凹凸面、榫槽面法兰；法兰材质：碳钢、不锈钢法兰安装中心距：普通型：L=500—5000mm（大于5000mm可协商订货）显示范围：等于法兰中心距传感器材质：304、316，PP，玻璃钢，304内衬聚四氟乙烯磁浮子材质：304、316、钛合金显示颜色：汽红、液绿

　　电源电压：AC36V或

　　输出信号：4～20mA标准信号

　　适用介质：水、蒸汽、酸、碱、油、氨、苯

　　安装使用：

　　、本产品须垂直安装，偏差为≤3o，通过法兰与容器连接、液位计周围20cm距离内不得有铁、磁性物质、将传感器与所测容器连接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通、接通电源AC220V（或AC36V），此时液位计显示应为全红、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电站锅炉），必须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。
