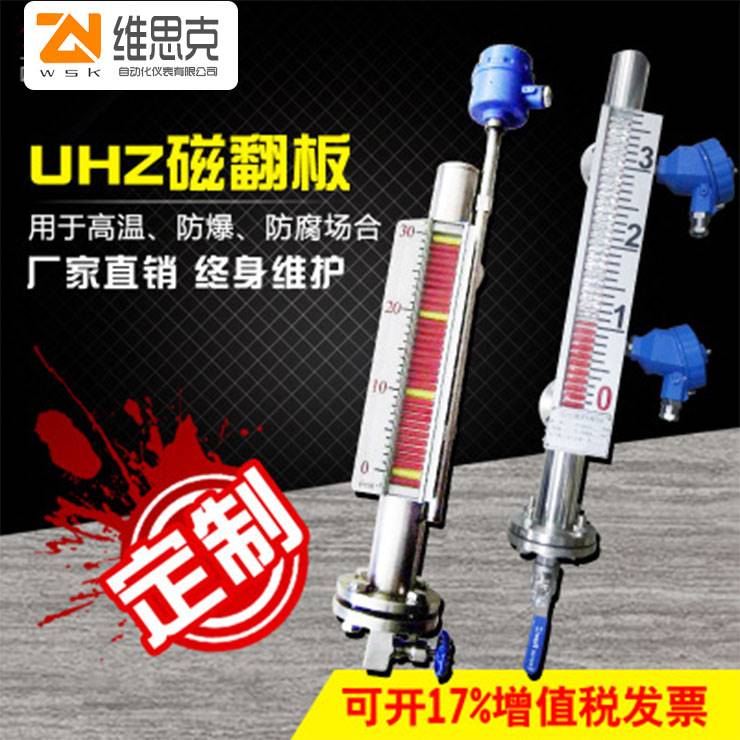

顶装式UHZ-518C内衬PTFE耐腐磁翻板液位计

　　产品说明：EFQ磁翻柱液位计是安装在桶槽外侧或顶部，用以指示和控制桶槽内液位高度的一种现场指示及控制的仪表，指示器由磁性色片组成，当本体管内的磁性浮球随液位上升时，磁性色片由于磁场的作用发生翻转，颜色由红色变为白色或由白色变为红色，即可显示液位高度，实现就地显示。根据客户需求，也可以在本体管上安装4-20mA远传信号变送器、开关信号变送器、数字液位显示器等。磁翻板液位计适用于开放或封闭压力容器内的液位或界面测量。高温、高压、低密度特殊浮子的设计，不锈钢SUS304或SUS316L、特富龙PTFE、聚PP等腐蚀材料的选用，X-射线探伤检测，冷轧拉孔焊接等优质材料及先进技术的应用。可以保证产品适用于任何现场需求。本体管下端密封形式可根据需要加装排污阀，各种特殊规格可接受订制。

　　系列磁性液位计也称磁翻柱、磁翻板、磁性浮子液位计，可以在高温、高压、高粘度和强腐蚀等条件下，安全可靠地测量液位，度数直观，显示醒目，测量范围大。该系列产品广泛用于电力、石油、化工、冶金、环保、医药、食品等各行业过程中的液位测量和控制。

　　系列磁性液位计采用磁性翻板，可在现场直接显示，无需外加电源。如加配上、下限开关输出，可实现远距离报警、限位控制；如加配变送器，可实现液位的远距离指示、检测与控制。

　　UHZ-58/CFPP70 UHZ-58/CFPP71 UHZ-58/CFPP72 UHZ-58/CFPP73 UHZ-58/CFPP74 UHZ-58/CFPP75 UHZ-58/CFPP76 UHZ-58/CFPP77 UHZ-58/CFPP78 UHZ-58/CFPP79 UHZ-58/CFPP80 UHZ-58/CFPP81 UHZ-58/CFPP82 UHZ-58/CFPP83 UHZ-58/CFPP84 UHZ-58/CFPP85 UHZ-58/CFPP86 UHZ-58/CFPP87 UHZ-58/CFPP88 UHZ-58/CFPP89 UHZ-58/CFPP90 UHZ-58/CFPP91 UHZ-58/CFPP92 UHZ-58/CFPP93 UHZ-58/CFPP94 UHZ-58/CFPP95 UHZ-58/CFPP97 UHZ-58/CFPP98 UHZ-58/CFPP99 UHZ-58/CFPPZ UHZ-58/CFPPX UHZ-58/CFPPC UHZ-58/CFPPV UHZ-58/CFPPBN

　　 根据在容器安装位置不同，提供侧装、顶装、顶装侧显等型式。根据工作介质的不同，提供304/316L不锈钢、不锈钢内衬四氟、ABS、PP-R、UPVC等材质，其中ABS、PP-R、UPVC、不锈钢衬四氟材质适用于酸、碱等腐蚀性介质。除了基本型外，还有高温高压型、防腐型、夹套型、防霜型、电伴热型、电子双色型等多种形式可供选择。

　　工作原理：

　　 以侧装基本型磁性液位计为例：液位计与容器通过侧法兰相连接，这样液位计中的液体的变化实际与容器内液位变化是相一致的。浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻板翻转180度，液位计上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。

　　由于磁性翻板指示器在无需任何电源的情况下就可反应出容器内液位的化，使液体介质与测量指示安全隔离，为易燃易爆和有毒介质的液位检测提供了安全可靠的手段和方法。

　　主要参数：

　　 测量范围：300-15000mm（根据现场要求定做）测量精度：

　　 工作压力：1.0、1.6、2.5、4.0、6.4、

　　介质比重：大于等于0.45克/每平方厘米

　　介质密度：大于等于0.15克/每平方厘米（测量界位）工作温度：小于等于450度变送输出：二线制4-20mA，24VDC两线制

　　连接法兰：DN20/DN25（若采用其他法兰请在订货时注明）玻璃板液面计是化工部zui新标准的液面计，采用'透光式'、'反射式'和'视镜式'三种类型。经改进，液面计进出口两端可以不再加装其它阀门，即可不停炉拆下中间指示器进行清洗，可在液面计下部增设排污阀，以便能及时冲洗和排污。

　　顶装式UHZ-518C内衬PTFE耐腐磁翻板液位计
