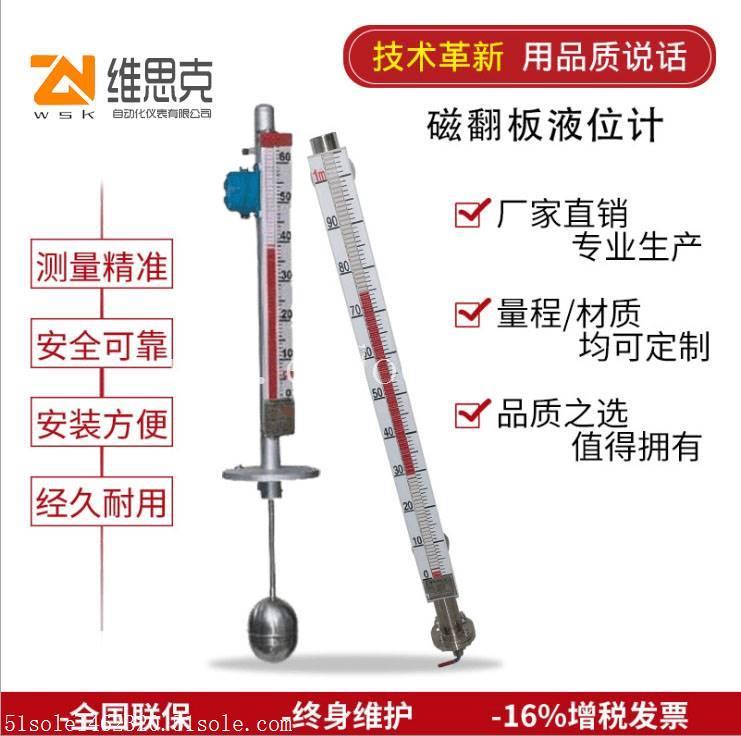

磁翻板液位计结构特点
l基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现ON-OFF控制或报警。
l电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
主要技术参数
安装形式内容侧装式顶装式
安装间距
(测量范围)500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm500,800,1100,1400,1700,
2000,2500,3000mm
工作压力0.6,1.6,2.5,4.0MPa0.6,1.6,2.5MPa
介质密度≥0.5g/cm3≥0.76g/cm3
连接法兰不锈钢法兰20-40(DN20PN4.0)
(GB9119-88)法兰200-25(DN200PN2.5)
(GB9119-88)
ABS法兰20-10(DN20PN1.0)(GB9119-88)法兰200-6(DN200PN0.6)
(GB9119-88)
主体材料ABS(工作压力0.6MPa)1Cr18Ni9T
介质温度-40℃~100℃(ABS:-40℃~80℃)
环境温度-40℃~+70℃
示值误差±10mm
介质粘度≤1st(10-4m/s)
上下限开关
高压干簧管磁翻板液位计UHZ-48耐压3.0MPa
UHZ-58/CFPP40 UHZ-58/CFPP41 UHZ-58/CFPP42 UHZ-58/CFPP43 UHZ-58/CFPP44 UHZ-58/CFPP45 UHZ-58/CFPP46UHZ-58/CFPP47 UHZ-58/CFPP48 UHZ-58/CFPP49 UHZ-58/CFPP50 UHZ-58/CFPP51 UHZ-58/CFPP52 UHZ-58/CFPP53 UHZ-58/CFPP54 UHZ-58/CFPP55 UHZ-58/CFPP56 UHZ-58/CFPP57 UHZ-58/CFPP58 UHZ-58/CFPP59 UHZ-58/CFPP60 UHZ-58/CFPP61 UHZ-58/CFPP62 UHZ-58/CFPP63 UHZ-58/CFPP64 UHZ-58/CFPP65 UHZ-58/CFPP66 UHZ-58/CFPP67 UHZ-58/CFPP68 UHZ-58/CFPP69 UHZ-58/CFPP70 UHZ-58/CFPP71 UHZ-58/CFPP72 UHZ-58/CFPP73 UHZ-58/CFPP74 UHZ-58/CFPP75 UHZ-58/CFPP76 UHZ-58/CFPP77 UHZ-58/CFPP78 UHZ-58/CFPP79 UHZ-58/CFPP80
输出1.控制灵敏度:10mm
2.输出接点容量:AC220V2A
3.接点寿命:5×104
电远传连续显示1.精度:±1.5%
2.输出负载:750
3.输出信号:0~10mA输出,220VAC电源
4~20mA输出,24VDC二线制
4.防爆特征iaⅡCT4本质安全型
型号：
JTUHZ翻柱式磁浮子液位计
代码
JTUHZ1111L=□L=□p=□2．型号标记示例：
示例1：JTUHZ-1111L=2500ρ=0.6侧装式,ABS(0.6MPa),基本型,安装间距2500mm,介质密度0.6g/cm3。
示例2：JTUHZ-2232□L=2500L1=3000ρ=0.5顶装式,不锈钢(2.5MPa),带上、下限开关输出,测量范围2500mm.安装深度3000mm,介质密度0.5g/cm3。
定货须知
l定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l用户如使用JB及HG法兰或或其它规格的法兰时可专门提出,我厂专业人员将协助您选型或为您设计制造特殊产品。
l用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
安装型式主体材质公称直径公称压力DN
(mm)法兰外径PN(Mpa)螺心栓圆孔直中径K螺孔径L螺栓密封面法兰厚度C法兰密封垫
