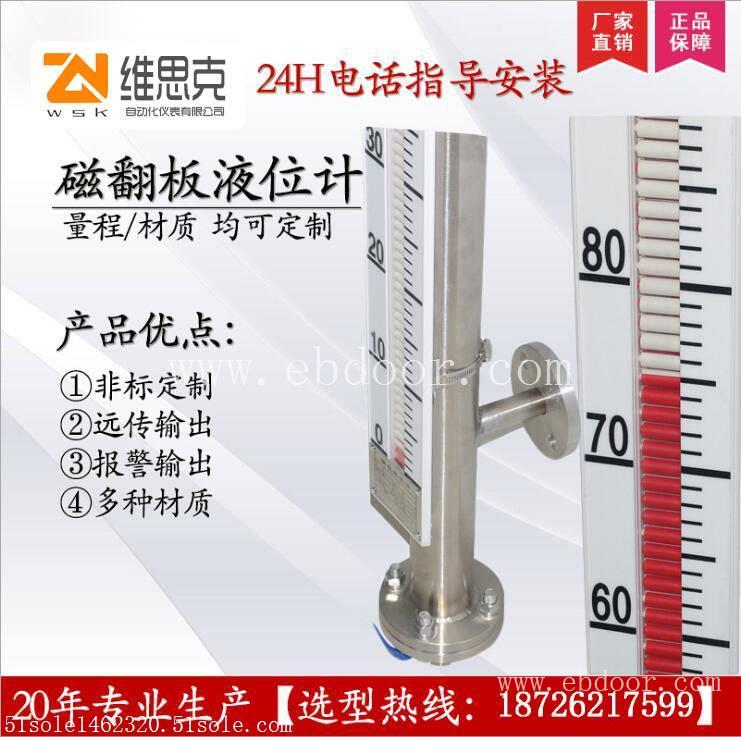

侧装磁性液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板管液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

　　连接法兰：采用化工部1998年zui新颁布的HG20592～20635-97法兰标准，若采用其他法兰标准（如GB、ANSI、DIN等标准）请用户在订货时注明。对于高压型侧装式磁性液位计连接法兰采用HG20595-97带颈对焊连接法兰DN25、PN6.0或PN10Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。

　　远传配套仪表的主要技术参数请参阅本样本有关内容。如有特殊要求可在订货时洽谈。

　　M27*1.5螺纹UFZ-31顶装磁翻板液位计公称压力1.0MPa

　　UHZ-58/CFPP10 UHZ-58/CFPP11 UHZ-58/CFPP12 UHZ-58/CFPP13 UHZ-58/CFPP14 UHZ-58/CFPP15 UHZ-58/CFPP16 UHZ-58/CFPP17 UHZ-58/CFPP18 UHZ-58/CFPP19 UHZ-58/CFPP20 UHZ-58/CFPP21 UHZ-58/CFPP22 UHZ-58/CFPP23 UHZ-58/CFPP24 UHZ-58/CFPP25 UHZ-58/CFPP26 UHZ-58/CFPP27 UHZ-58/CFPP28 UHZ-58/CFPP29 UHZ-58/CFPP30 UHZ-58/CFPP31 UHZ-58/CFPP32 UHZ-58/CFPP33 UHZ-58/CFPP34 UHZ-58/CFPP35 UHZ-58/CFPP36 UHZ-58/CFPP37 UHZ-58/CFPP38 UHZ-58/CFPP39 UHZ-58/CFPP40 UHZ-58/CFPP41 UHZ-58/CFPP42 UHZ-58/CFPP43 UHZ-58/CFPP44 UHZ-58/CFPP45

　　 侧装磁性液位计结构原理

　　 侧装磁性液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的*磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

　　、液位计投用一段时间后，呈现浮子难以浮起且浮子挪动不灵敏的状况。这根本上是由于磁性浮子上沾有铁屑或其他污物形成的。可先排空介质，再取出浮子，消弭磁性浮子上沾有的铁屑或其他污物即可。

　　、现场调校中偶然会发现浮子上下挪动不够灵敏。这大多是由于液位计装置不当惹起的，此时要留意上下法兰的中心能否在一条线上，能否与程度面垂直。普通来说，与程度面夹角zui好不小于87度，假如偏向较大，可能会影响浮子的顺利挪动。

　　、选用本安型液位计时，特别要留意液位计与平安栅的阻抗能否匹配。

　　、磁浮球液位计调校正常，投用后发现浮子在某一位置呈现一段时间的'吸住'现象。这主要是液位计穿过钢制平台装置时，与钢板间隔过近产生的。因而，穿过钢制平台装置需求特别留意液位计连通管管壁与平台切割边线的间距。

　　、液位计运用过程中，假如输出信号产生频繁扰动或有干扰脉冲，就要检查信号电缆屏蔽层能否牢靠接地，工作接是电阻能否满足请求。

　　、液位计现场投用时，要特别留意应先翻开上部闸阀，后翻开下部闸阀。这是由于液位计连通管的底部装有维护浮子的止推弹簧，否则，大差压的作用可能撞碎浮子招致液位计无法运用。

　　、假如因运输或其他缘由招致现场指示用的密闭玻璃管决裂，则可用国产玻璃管改换。但zui好能抽真空。还要留意玻璃管能否垂直，以免影响指示器的指示。

　　、磁浮球液位计运用时特别要留意，千万不要用强磁铁在连通管外上下拉动浮子停止检查，否则会招致磁性浮子磁化而改动极性，以至会使浮子磁性削弱，致使难以正常工作。
