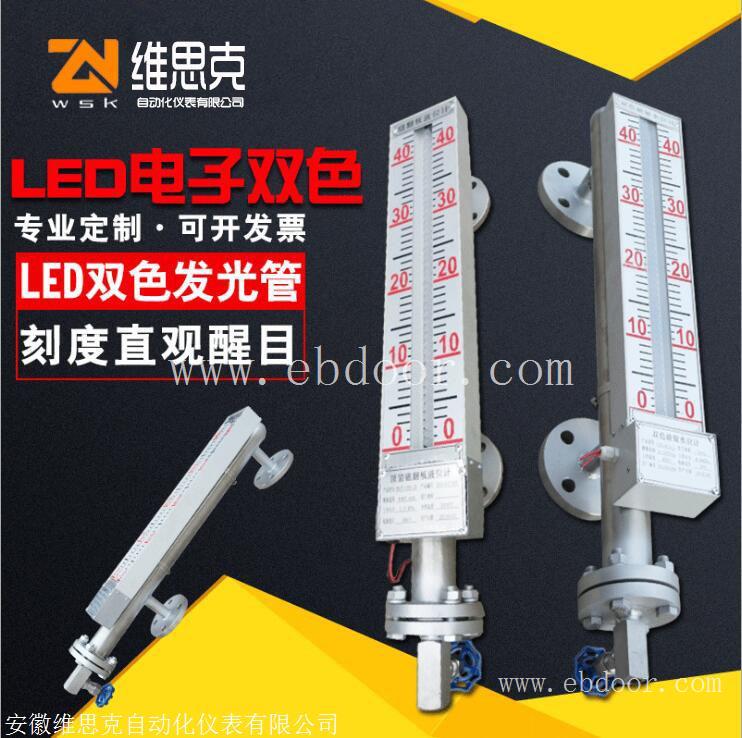

普通型侧装式磁翻板液位计

　　 一、概述

　　 普通型侧装式磁性液位计是一种新颖的相似于直读式液位计的现场检测仪表，它的主体材质为不锈钢，可**取代玻璃管（板）液位计。它利用磁耦合原理，使液体介质和指示器完全隔离，对易燃、易爆和有毒介质液位检测更加安全可靠。

　　该液位计指示清晰，观察方便，就地指示形式有红白翻柱或翻球、浮标跟踪三种形式可选。如配上我公司生产的WCY-UB,WCY-UK远传配套仪表和SCY-500数显表，或我公司生产的WCY-UB,WCY-UK远传配套仪表连接至DCS或PLC系统，则可更方便地实现远距离检测控制和报警。

　　二、主要技术指标

　　测量精度：±1cm（翻柱）

　　±2cm（翻球）

　　±1cm（浮标）

　　测量范围：0-400mm至

　　介质密度：≥

　　介质粘度：≤0.02Pa.s（介质工作温度下）

　　工作温度：-20℃<t≤450℃

　　工作压力：

　　连接法兰尺寸：DN20，DN25，DN40，DN50，特殊规格可订制出厂法兰标准：

　　磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。

　　配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的上乘结合。

　　防爆BT4磁性浮球液位计UHZ-49不锈钢304材质

　　 UHZ-58/CFPP56 UHZ-58/CFPP57 UHZ-58/CFPP58 UHZ-58/CFPP59 UHZ-58/CFPP60 UHZ-58/CFPP61 UHZ-58/CFPP62 UHZ-58/CFPP63 UHZ-58/CFPP64 UHZ-58/CFPP65 UHZ-58/CFPP66 UHZ-58/CFPP67 UHZ-58/CFPP68 UHZ-58/CFPP69 UHZ-58/CFPP70 UHZ-58/CFPP71 UHZ-58/CFPP72 UHZ-58/CFPP73 UHZ-58/CFPP74 UHZ-58/CFPP75 UHZ-58/CFPP76 UHZ-58/CFPP77 UHZ-58/CFPP78 UHZ-58/CFPP79 UHZ-58/CFPP80 UHZ-58/CFPP81

　　侧装磁翻板液位计适用范围及特点

　　本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的。采用上等磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

　　同时，随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

　　本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

　　浮球液位计主要技术参数：

　　正常工作条件：

　　环境温度：-20～80℃；

　　相对湿度：5%～100%（包括直接湿）；

　　环境压力：86kPa～108 kPa；

　　测量范围：0～12米（超过6m时，使用法兰连接 ）；显示精度：±10mm；

　　介质压力：1.0、2.5、4.0、6.4、10.0、16.0MPa；介质温度：-120～450℃（类型可选）；

　　介质密度：≥。0.5g/cm3；

　　介质粘度： ≤0.05Pa·S；

　　接液材质：不锈钢304、不锈钢316、 Ti等；

　　连接法兰：按用户所需，有多种选择；

　　报警开关

　　触点容量：AC220V 0.5A；

　　输出形式：常开或常闭信号；

　　电气寿命：＞10万次；

　　大负载电流：1A；

　　大接触电阻：150mΩ。

　　电远传模块

　　输出信号：4～20mA/ HART；

　　负载电阻：500Ω（在24VDC供电时）；

　　供电电源：DC24V、50mA；

　　环境温度：-40～60℃；

　　出 线 口：M20×1.5（内）；
